플라스틱 연소성 시험기 (UL 94, ASTM D 5048,ASTM D 3801,ASTM D 4804,ASTM D 4986,ISO 10381, ISO 1210, ISO 9772,3 IEC 707)



UL-94 AVH Chamber, 플라스틱 연소성시험기, UL 94, ASTM D 5048, ASTM D 3801, ASTM D 4804, ASTM D 4986, ISO 10351,ISO 1210, ISO 9772,3, IEC 707

■ Introduction
내부용적이 0.864㎥인 연소 Chamber내에서 버너(H-5025 UL Tirrill Burner)에 의한 시험시편의 연소특성(잔염, 잔진)을 측정할 수 있는 장비

KOFATE의 UL 94-AVH는 내부용적이 0.864m3 인 연소 Chamber내에 시험시편의 연소특성(잔염, 잔진)을 파악할 수 있는 장치들과 버너(H-5025 UL Tirrill Burner) 등이 장착되어 있고, 내부 조명이 장착되어 시험 중이나 후에 시험시편의 특성 또는 내부 관찰을 용이하게 할 수 있으며 연소가스를 쉽게 제거할 수 있는 배출팬이 설치되어 있는 환기구로 구성됩니다. 특히, KOFATE의 UL 94-AVH는 시험시편의 탈 부착을 용이하게 하고 유독가스로부터 사용자를 보호하기 위한 자동 시험시편 이송장치(Auto Specimen Moving System)와 모든 시험규격에 부합한 시험을 할 수 있는 자동 버너 이송장치(Auto Burner Moving System)가 장착되어 있습니다. 이 자동버너 이송장치에는 각도계가 적용되어 시험시편에 불꽃이 닿는 각도(0˚, 20˚, 30˚, 45˚, 90˚) 를 손쉽게 변경할수있습니다. 또한 사용자가 시험 시 잔염 또는 잔진시간 측정확인 및 조작의 편의를 도모하기 위해 각도가 조절되는 Control Box와 Remote Controller가 있습니다.
■ Standard

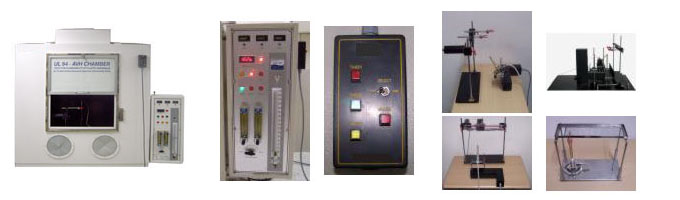

① Chamber
② Control Box
③ Remote Controller
④ Rear Connectors
⑤ Auto Specimen Moving System
⑥ Auto Burner Moving System
⑦ H-5025 UL Tirrill Burner(20mm, 125 mm Nozzle)
⑧ Flexible specimen support fixture
⑨ Copper Slug Thermocouple(20, 125 mm)
⑩ HBF, HF (ISO 9772) Supporter
⑪ Burner Wing Tip
■ Specifcation
① Vent & Fan : 시험 후 연소가스의 배출
② Silicone Duct : 연소가스의 배출의 위한 Duct
③ Conical Heater : 10 ~ 70 kW/㎡의 복사열을 방출 가능한 Conical Heater
④ Shield Shutter : 시험 전 복사열을 차단하기 위한 Shutter
⑤ Heat Fluxmeter Port : Conical Heater의 중앙에 Heat Fluxmeter를 위치하게 하는 Port
⑥ Pilot Flame : 시험편의 연소가스에 의한 착화(Ignition)를 가능하게 하는 불꽃
⑦ Specimen Holder : 75 × 75 mm의 시험편의 장착하는 Holder
⑧ Load Cell Support : Heater의 중앙에 23mm 간격으로 시편을 놓이게 하는 Support
⑨ Load Cell : 시험편의 질량감소율(Mass Loss Rate)를 측정 가능하게 하는 Load Cell
⑩ Portable water Cooling System Power Port
: Heat Fluxmeter의 냉각수를 위한 Portable Water Cooling System의 전원공급 Port
⑪ Conical Heater Temperature Controller
: Conical Heater의 온도를 조절하는 온도 Controller
⑫ Chamber Heater Temperature Controller
: Chamber내의 온도를 34 ± 2 ℃로 유지하는 온도 Controller
⑬ Data Acquisition Program & PC
: Remote Controller를 사용한 시험편의 착화 시간(Ignition Time), 질량감소율(Mass Loss Rate) 및 Heat Fluxmeter를 사용한 복사열(10 ~ 70 kW/㎡)결정하기 위한 Program 및 PC

* Door에 장착된 Glass Window는 시험 중 시험시편의 상태를 관찰하기 위해 강화유리로 제작 되었습니다.
Size 550(w) × 400(D) × 1,024(H)
Power 220 V AC, 60 Hz, 10 A
Weight 180 kg
Manual 50 l/s
Utilities Propane Gas with Regulator, Compressed Air with regulator

■ Features
① 시험시편을 자동으로 점화원까지 이송 및 제거가 용이한 Auto specimen moving system (Control Box의 Switch ‘MOVE1'으로 사용자 임의 제어 및 작동 가능)
② 규격마다 다른 점화시간 및 점화 위치와 버너의 각도 조절 및 수직 연소에 따른 버너 위치 변경이 가능한 Auto Burner Moving & Lifting System
   (Control Box의 Switch와 Remote Controller switch ‘MOVE 2 & 3' 로 사용자 임의 제어 및 작동 가능)
③ UL 94-AVH Control Box의 Timer 1,2,3 및 Auto Burner Moving System 의 작동 용이한 Cable Handy Remote Controller
④ 내부용적이 0.864 m3으로 크고 연소가스를 쉽게 배출 수 있는 배기 팬과 내부조명이 달린 2중 코팅의 Chamber
⑤ ASTM D 5207 에 따라 20mm 불꽃과 125 mm 불꽃을 측정할 수 있는 Burner Calibration Kit
    (20mm 와 125 mm 용 Copper Slug 열전대, Digital thermal indicator)
⑥ Copper Slug에의한 불꽃열량 Calibration(ASTM D 5207)을 손쉽게 하는 Control Box 내의 Thermal Indicator와 열전대 Connector
⑦ Burner의 각도 조절(0˚, 20˚, 30˚, 45˚, 90˚)을 손쉽게 하는 각도계(Goniometer)와 frame, Gas flow meter를 포함한 정밀한 Control system이 달린
    ASTM D 5025를 준수하는 Burner, 압력계(Manometer)
⑧ 사용자의 위치에 따라 Timer의 시간측정 및 조작을 용이하게 할수있도록 30˚간격으로 조절가능한 Control Box
⑨ 시험 중에 시험시편을 관찰할 수 있고 사용자의 유독가스로부터의 흡입을 막기 위한 강화유리로 만들어진 Sliding Door
⑩ 사용자를 유독가스로부터 보호하면서 동시에 버너와 Chamber내의 장치 조정 및 시험시편의 이동, 고정을 위한 chamber 전면의 2개의 Access ports.
⑪ 시험시편의 탈부착이 용이한 Clamp
⑫ 규격에 따른 다양한 시험방법 의 불꽃의 모양, 버너의 각도 등을 가변하는 장치 및Accessories (예 HBF, HF, ISO 9772 시험이 가능한 Accessories)
⑬ 잔염, 잔진, 잔신(잔광) 등의 시간을 동시에 측정 할 수 있는 3개의 Digital timer
⑭ 시험 종료 후 시편 처리등이 간편하도록한 Window 2 Step Locking System
■ Test Result
① After flame (잔염) : 발화원이 없어진 후에도 지속되는 불꽃
② After flame Time (잔염시간) : 규정 조건하에서 잔염이 지속되는 시간 (단위: 초)
③ After glow (잔진) : 착화원과 불꽃이 모두 없어진 후 계속되는 작열 연소
④ After glow Time (잔진시간) : 규정 조건하에서 잔진이 지속되는 시간 (단위: 초)
⑤ Damaged length (시험시편 손상길이, 단위: mm)
⑥ Ignited the cotton indicator by drip flaming(떨어진 불꽃조각에의한 Cotton 점화여부)
