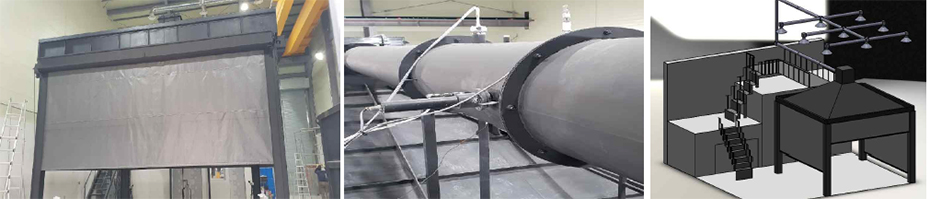

LARGE SCALE CALORIMETER [5MW]



LARGE SCALE CALORIMETER [5MW]

■ Introduction
건물구조물의 불꽃 화염에 의한 국부화재를 재현하여 연소확산과 화재거동을 평가하기 위한 시험 장비입니다.
시험원리는 5MW급 실화재 시험을 시행 할 수 있는 중급형 실화재 장비로써 직접 불꽃을 노출시켰을 때,연소 물품에 대해 화재성능을 평가하는 장비이다.
표면부분, 결합부분 등에서의 가연성가스, 파편, 용융적하물의 화재에 노출 시켰을 때에 열방출 및 O2 소모율 및CO2, CO의 발생률를 구하고 연기밀도량을 표현하여 스모그라 값을 표현 할 수 있는 장비이다.
■ Standard
▣ ISO 9705, 1993 : Room Corner Tests
                                  Fire Tests - Full scale room tests for surface products
▣ PrEN 13823 : The S.B.I
                             Reaction to Fire Tests for building products excluding floorings exposed to thermal attack by asingle burning item.
▣ ISO 834-5 : Fire-resistance tests -Elements of building construction
                         Part 5 - Specific requirements for load bearing horizontal separating elements
▣ ISO 13784-1 :
■ Specifcation
Size 7000(W)×7000(D)×4500(H)
Power AC 220V, 60Hz, 5A
Weight 약 450kg
Manual 공급
Exhaust 최소 3.5㎥/s(measuring)
최소 400㎥/min(extraction)
Utilities Propane Gas, Heptane.
CO(0.8%)/CO2(8%) Gas, Nitrogen,
Personal Computer, Dust Collector
Compressed Air
Model KO-LARGE SCALE CALORIMETER [3MW]
■ Features
실물화재평가 시험장치이며 열방출율의 죄고 범위가 5MW 가능한 대용얄의 Real Calorumeter입니다.
열량범위를 0~5MW의 열량을 측정할 수 있는 장비를 말하며,Cone Calorimeter가 일정시험재료(100×100mm)를 채취에 시험하는 방법이라면, Large ScaleCalorimeter는 일정시험 재료가 아닌 실제 산업에서 일어날 수 있는 화재
(예; 창고의 화재, 사무실 전체의 화재, 가구의 화재등)를 측정하는 장비입니다.
■ Test Result
▣ 열방출률 (Heat release rate)
▣ 연기발생량 (Smoke production rate)
▣ 연기입자의 무게측정 (Soot mass)
▣ 산소 및 일산화, 이산화 탄소의 소모 및 생산량 측정 (Consumption of O2, CO and CO2 yield)
▣ 기타의 독성가스 (Others Toxic Gas by FT-IR)
