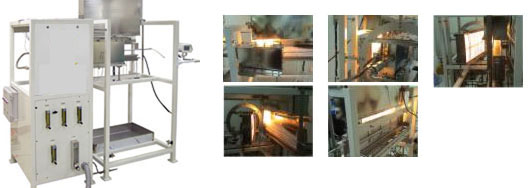

화염전파 시험기(ISO 5658,ASTM E 1317, IMO Resolution A.653)



Spread of Flame Tester , IMO , 화염전파 시험기, ISO 5658, ASTM E 1317, IMO Resolution A. 653

■ Introduction
건축자재, 선박자재등의 연소특성을 평가하는 장비로서 화염전파 속도, 거리에 따른 착화 및 소화시 인계열류량, 전체 열방출율 등을 측정하는 장비.

이 시험방법은 ISO 5658-2(Reaction to fire tests?Spread of flame- Part 2 Lateral spread on building products in vertical configuration)를 기초로 하여 수직 방향으로 설치된 시험체(155mmX800mm)의 연소 특성을 평가하는 방법입니다. 시험체는 가스 연소식 복사 패널에 의해 공급되는 적정한 복사열 분포장에 노출시켜, 연소의 진행에 따라 보정된 배기 가스용 열전대로 밀리볼트 신호값을 측정합니다. 또한, 시험체의 거리에 따른 불꽃의 착화 및 소화 시간을 기록하여 화염전파속도를 기록하며, 그 외의 시험 결과는 착화열(MJ/㎡), 연소 지속열(MJ/㎡), 소화시 임계 열류량(kW/㎡), 평균 연소 지속열, 전체 열방출량(kW) 등을 측정합니다.
■ Standard
▣ ISO 5658-2 :
Reaction to fire tests ?Spread of flame - Part 2 Lateral spread on building products in vertical configuration
▣ IMO Resolution A. 653(16) :
Recommendation on fire test procedures for flammability of bulkhead, ceiling and deck finish materials
▣ ASTM E 1317 :
Standard test method for flammability of marine surface finishes
■ Specifcation
① 50mm 간격으로 Radient Panel의 Heat Flux의 측정을 용이하게하는 Rail.
② 모든 Calibration 및 시험이 용이하고 규격별 (IMO, ISO) 결과값. 출력이 가능한 IMO Program
③ Radiant panel temperature controller: Radiant panel 뒤편으로의 역화 방지 및 radiant panel의 내부 온도를 체크하고, 화염 역류가 발생하면 gas sol. v/v를 자동 차단하는 장치 설치.
④ 임계복사열 (Critical Heat Flux)측정시 Methane Gas의 열량측정을 용이하게 하는 MFC (Mass Flow Controller)
⑤ 복사패널의 연소시 안전을 위한 모든 제어시스템의 방폭사양 및 Gas Line의 역류를 방지하기위한 Check-Valve와 그 중의 Gas 차단장치(Solenoid Valve)
⑥ 실험시 시험상태를 프로그램 상태에서 관찰 및 저장가능한 Camcorder

Size 1,650 (w) × 810 (D) × 1,985 (H)
Power 220 V AC, 60 Hz, 10 A
Weight 300 kg
Manual 0.01 ㎥/s
Utilities Propane Gas, Methane Gas, Acetylene Gas, Compressed Air

■ Features
① 모든 제어시스템이 방폭 사양입니다.
② IMO에 따르는 접염 시험방법을 자동으로 실시 가능하게하는 Air Cylinder type의 Pilot Flame Burner.
③ 화염전파거리(Spread of Flame Length)를 확인 가능하게 하는 그중의 눈금자와 용이하게 관찰이 가능하게 하는 확대된 Restrict View Mirror.
④ 화염전파거리 및 연소특성을 이미지 저장장치를 사용가능케하는 DAQ Program.
⑤ 화염전파속도, 임계 열류랑 및 열방출률등을 측정가능케하는 19” Analysis Rack.
⑥ Radient Panel Calibration(복사패널의 구간별 열방출율 측정)시 연소열량의 변화를 손쉽게 하기위한 Air Blower의 제어가 가능한 IMO Program.
⑦ 복사패널의 점화실패 시, Flame Relay System이 감지하여 Gas공급을 차단해 주는 프로그램
■ Test Result
▣ 연소 지속열(Heat for sustained burning, MJ/㎡)
- 시험체의 최초 노출로부터 불꽃 선단이 각 지점에 도달할 때까지의 시간과 그와 동일한 지점에서 불연성 교정판에 대응하여 투시된 복사 열류량을 곱한 값
▣ 평균 연소 지속열(Average heat for sustained burning, MJ/㎡) :
- 시험체의 최초 노출로부터 불꽃 선단이 각 지점에 도달할 때까지의 시간과 그와 동일한 지점에서 불연성 교정판에 대응하여 투시된 복사 열류량을 곱한 값
▣ 착화열(Heat for ignition, MJ/㎡) :
시험체의 최초 노출로부터 불꽃 선단이 150 mm 지점에 도달할 때까지의 시간과 이 지점의 열류량을 곱한 값 (단, 열류량은 시험 설비의 사전 교정에서 구해진다.)
▣ 소화시 임계열유속(Critical flux at extinguishment, kW/㎡) :
- 연소하는 시험체의 중심선상에서 가장 멀리까지 화염이 전파되어 정지한 위치에서의 열유속. 이 기록된 열류량은 교정판을 이용하여 실시한 시험 장치의 교정 시험에 의해 얻어진 값을 이용
▣ 전체 열방출(Total heat release, MJ) :
- 시험 기간 동안의 전체 열방출량
▣ 최대 열방출(Peak heat release rate, kW) :
- 시험 기간 동안의 최대 열방출량
