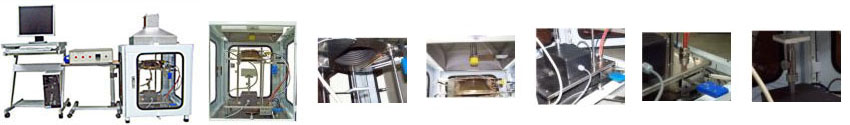

열특성 분석기(ISO 5660 Optional part-2)



Thermal Characteristic Analyzer, Modified apparatus by ISO 5660, TCA_CC, 열특성 분석기, ISO 5660 Optional part-2

■ Introduction
KOFATE의 Thermal Characteristic Analyzer(열특성 분석기)는 ISO 5660에 의한 시험방법, Cone Calorimeter Method(콘칼로리미터법)에서 Cone Heater에 의해 도출될 수 있는 일부 특성을 TEST 할 수 있는 부분만을 특별히 제작한 장치 이며, 질량감소량 및 질량 감소율 (Mass loss and Mass loss rate), 시편 표면의 복사온도 (적외선온도센서) (Specimen surface of radiant thermal), 시편 표면의 온도 (Specimen surface of thermal), 시편 중심의 온도 (Specimen middle of thermal), 시편 하단의 온도 (Specimen lower of thermal), Substrate의 표면 온도 (Substrate surface of thermal), Substrate의 내부 온도(2개) (Substrate inside of thermal), Substrate의 하단 온도 (Substrate bottom of thermal) 등을 측정하는 장비입니다. 또한, 산소 공급량을 조절할 수 있는 port가 별도로 장착되어 있어서 산소 농도 측정장치를 부착하면 LOI(Limited Oxygen Index Test)시험법과 유사하게 산소의 농도를 가변하면서 산소 농도에 따른 착화시간 및 연소 지속 시간 등을 측정할 수 있습니다.
■ Standard
▣ O 5660-1:2002
Reaction-to-fire tests -- Heat release, smoke production and mass loss rate
-- Part 1: Heat release rate (cone calorimeter method)
■ Specifcation
① 콘 형태의 복사열 전기히터 : 히터 작동 부분은 사용 전압에서 5,000W를 낼 수 있는 전기 히터봉으로 끝이 잘린 콘 형태입니다.
② 복사열 차단 장치: 시험을 시작하기 전에 복사열로부터 시편을 보호.
③ 복사열 조절 장치: 히터 열전대의 평균 온도가 설정치 ±10℃ 이내 유지
④ 질량 측정 장치 : 실시간 질량 측정. 정확도 ±0.1g 이상
⑤ 시편 고정 틀
⑥ 시편 표면의 복사온도 (적외선온도센서) (Specimen surface of radiant thermal)
복사열 측정 장치(Heat Fluxmeter) : Heater의 복사열을 측정할 수 있습니다. (50±1 Kw/㎡)
⑦ 시편 표면의 온도 (Specimen surface of thermal)
⑧ 시편 중심의 온도 (Specimen middle of thermal)
⑨ 시편 하단의 온도 (Specimen lower of thermal)
⑩ Substrate의 표면 온도 (Substrate surface of thermal)
⑪ Substrate의 내부 온도(2개) (Substrate inside of thermal)
⑫ Substrate의 하단 온도 (Substrate bottom of thermal)

Size 590(w) × 590(D) × 700(H)
Power 220 V AC, 60 Hz, 23 A
Weight 55 kg
Utilities None

■ Features
① ISO 5660에 의거하여 Heater에서 방출되는 복사열은 50±1 Kw/㎡에 해당하는 열량을 충분히 발생할 수 있는 Heater로 제작되어 있습니다.
② Heater는 큰 방사형 형태로 제작되어 온도제어가 용이하도록 제작되었습니다.
온도제어는 별도의 온도 컨트롤러가 장착되어 있어서 손쉽게 조작 및 제어할 수 있습니다.
③ 시편의 연소에 의해 감소되는 질량의 변화량을 측정할 수 있고 Load Cell이 장착되어 있어서 DAQ Program에서 실시간으로 측정이 가능하도록 되어 있습니다.
④ 적외선 온도 센서가 장착되어 시편이 점화하기 전까지의 복사열에 의해 상승되는 시편 표면의 온도를 정확히 측정할 수 있습니다.
⑤ 복사열에 의해 시편의 이면 및 중심에 발생되는 열기류에 의한 온도 변화를 측정할 수 있습니다.
⑥ Chamber를 밀폐시킴으로써 질소와 산소의 농도를 조절하여 산소 온도 변화에 따른 시편의 착화 시간 및 지속시간을 측정할 수 있습니다
■ Test Result
▣ 착화시간 및 소화시간 (Ignition time and Extinguish time, 단위:s)
▣ 질량감소량 및 질량 감소율 (Mass loss and Mass loss rate,단위:g,g/s)
▣ 시편 표면의 복사온도 (적외선온도센서) (Specimen surface ofradiant thermal 단위:°C,k)
▣ 시편 표면의 온도 (Specimen surface of thermal 단위:°C,k)
▣ 시편 중심의 온도 (Specimen middle of thermal 단위:°C,k)
▣ 시편 하단의 온도 (Specimen lower of thermal 단위:°C,k)
▣ Substrate의 표면 온도 (Substrate surface of thermal 단위:°C,k)
▣ Substrate의 내부 온도(2개) (Substrate inside of thermal 단위:°C,k)
▣ Substrate의 하단 온도 (Substrate bottom of thermal 단위:°C,k)
▣ 산소 농도 변화량에 따른 착화 시간 및 연소 지속 시간
