BFT건축 부재(방화문등)내화 성능시험기/수직가열로(KS F 2275-1, KS F2268-11,KS F2846,KS B6951)

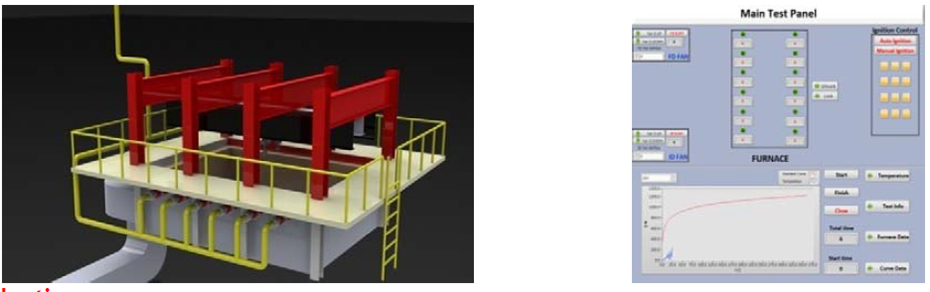

수평가열로

■ Introduction
건축 부재, 수직 내력 구획 부재의 성능조건, 수평 비내력 구획 부재의 성능조건 및 건축용 방화문 시험
표준 화재 조건에 노출시킨 건축 부재의 방화 성능을 측정하기 위한 시험설비로서 건축 부재의 방화 시험 방법의 일반 요구사항과 수평 내력 구획 부재의 성능조건, 수평 비내력 구획 부재의 성능조건 및 건축용 방화문의 방화 시험 방법을 충족시키기 위한 방화시험 설비입니다
■ Standard
▣ ISO 834-1 : Fire-resistance tests -Elements of building construction
                         Part 1 - General requirements
▣ ISO 834-4 : Fire-resistance tests -Elements of building construction
                         Part 4 - Specific requirements for load bearing vertical separating elements
▣ ISO 834-5 : Fire-resistance tests -Elements of building construction
                         Part 5 - Specific requirements for load bearing horizontal separating elements
▣ ISO 834-6 : Fire-resistance tests -Elements of building construction
                         Part 6 - Specific requirements for beams
▣ ISO 834-7 : Fire-resistance tests -Elements of building construction
                         Part 7 - Specific requirements for columns
▣ ISO 834-9 : Fire-resistance tests -Elements of building construction
                         Part - Specific requirements for non-load bearing ceiling elements
▣ KS F 2275-1 Methods of fire resistance test for elements of building construction-General requirements
▣ KS F 2268-1 Fire resistance test for door assemblies
▣ 기타 규격 : BS 476(20-23), BS EN 1363(1-2), BS EN 1364(1), BS EN 1365(1), BS EN 1366(1-3), BS EN 1634-1, ASTM E 119, ASTM E 814, UL 10(B-C),
                       UL 263, UL 1709, UL 10(B-C), UL 1479, UL 2079, ISO 3008, ISO 3009
■ Specifcation
Size 3,890(W)x4,940(D)x1,970(H)mm(수평)
4,925(W)x3,700(D)x4,162(H)mm(차연)
6,230(W)x1,755(D)x7,095(H)mm(집진)
Power AC 380V 3상, 60Hz, 500A
Weight 약 7,500kg(수평시험로), 약 3,500kg(차연)
약 5,700kg(집진기)
Manual 공급
Exhaust 최소 800㎥/min
Utilities 도시가스, 유압장치, Water, Personal Computer
Model KO-수평가열로
■ Features
▣ 수직/수평/소형 가열 시험로
① 시험로 본체 및 Refractories
  - Inside Dimension : 4,000(W)×3,000(D)×1,100(H)
② Pattern & PID Control System
③ HMI & Control System
④ 부대 설비
  - 시험체틀 (육상, 선박, 재하시험용 각 1개)
  - Hydraulic Unit & Cylinder
  - 시험체틀 보관대 및 작업대
▣ 연소가스 배출장치(Option Parts)
① I.D FAN
② 배기 Duct
③ 배출량 조절 Damper
  - 연도 및 Stack 재질 : Carbon Steel
  - 시험로 전면 상부 가스 포집 장치(Hood) 제외
■ Test Result
▣ 방화문 내부에 일정 열원의 온도를 (ISO Curve) 가하여 방화문의 비틀림 정도 (변위계) 및 열원에 의한 파괴 현상 등을 관찰하고, 추가적으로 방화문 외부로
     방출되는 열 유속을 측정합니다
▣ 시험 시간 동안 로내 분포되는 압력 측정(Pa) 및 그래프 출력
▣ 시험 시간 동안 로내 분포되는 온도 측정(oC) 및 그래프 출력
▣ 시험 시간 동안 발생하는 시험편의 특성 및 파손 정도 기록 가능

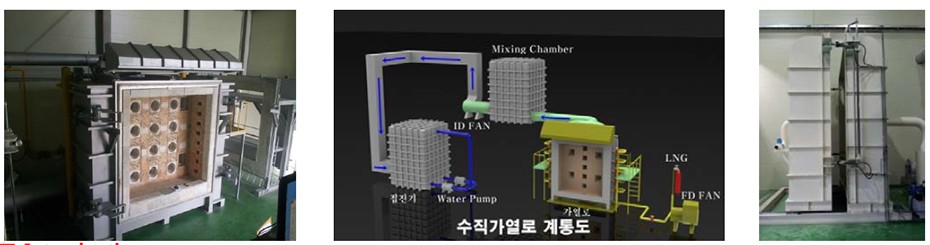

수직가열로

■ Introduction
건축 부재, 수직 내력 구획 부재의 성능조건, 수평 비내력 구획 부재의 성능조건 및 건축용 방화문 시험
표준 화재 조건에 노출시킨 건축 부재의 방화 성능을 측정하기 위한 시험설비로서 건축 부재의 방화 시험 방법의 일반 요구사항과 수평 내력 구획 부재의 성능조건, 수평 비내력 구획 부재의 성능조건 및 건축용 방화문의 방화 시험 방법을 충족시키기 위한 방화시험 설비입니다.
■ Standard
▣ ISO 834-1 : Fire-resistance tests -Elements of building construction
                          Part 1 - General requirements
▣ ISO 834-4 : Fire-resistance tests -Elements of building construction
                          Part 4 - Specific requirements for load bearing vertical separating elements
▣ ISO 834-5 : Fire-resistance tests -Elements of building construction
                          Part 5 - Specific requirements for load bearing horizontal separating elements
▣ ISO 834-6 : Fire-resistance tests -Elements of building construction
                          Part 6 - Specific requirements for beams
▣ ISO 834-7 : Fire-resistance tests -Elements of building construction
                          Part 7 - Specific requirements for columns
▣ ISO 834-9 : Fire-resistance tests -Elements of building construction
                          Part 9 Specific requirements for non load bearing ceiling elements
▣ KS F 2275-1 : Methods of fire resistance test for elements of building construction-General requirements
▣ KS F 2268-1 : Fire resistance test for door assemblies
▣ 기타 규격 : BS 476(20-23), BS EN 1363(1-2), BS EN 1364(1), BS EN 1365(1), BS EN 1366(1-3), BS EN 1634-1, ASTM E 119, ASTM E 814,
                      UL 10(B-C), UL 263, UL 1709, UL 10(B-C), UL 1479, UL 2079, ISO 3008, ISO 3009
■ Specifcation
Size 3,890(W)x1,970(D)x4,940(H)mm(수직)
4,925(W)x3,700(D)x4,162(H)mm(차연)
6,230(W)x1,755(D)x7,095(H)mm(집진)
Power AC 380V 3상, 60Hz, 500A
Weight 약 7,500kg(수직시험로), 약 3,500kg(차연)
약 5,700kg(집진기)
Manual 공급
Exhaust 최소 800㎥/min
Utilities 도시가스, 유압장치, Water, Personal Computer
Model KO-수평가열로
■ Features
▣ 수직/수평/소형 가열 시험로
① 시험로 본체 및 Refractories
   - Inside Dimension : 4,000(W)×3,000(D)×1,100(H)
② Pattern & PID Control System
③ HMI & Control System
④ 부대 설비
   - 시험체틀 (육상, 선박, 재하시험용 각 1개)
   - Hydraulic Unit & Cylinder
   - 시험체틀 보관대 및 작업대
▣ 연소가스 배출장치(Option Parts)
① I.D FAN
② 배기 Duct
③ 배출량 조절 Damper
   - 연도 및 Stack 재질 : Carbon Steel
   - 시험로 전면 상부 가스 포집 장치(Hood) 제외
■ Test Result
▣ 방화문 내부에 일정 열원의 온도를 (ISO Curve) 가하여 방화문의 비틀림 정도 (변위계) 및 열원에 의한 파괴 현상 등을 관찰하고, 추가적으로 방화문 외부로
     방출되는 열 유속을 측정합니다
▣ 시험 시간 동안 로내 분포되는 압력 측정(Pa) 및 그래프 출력
▣ 시험 시간 동안 로내 분포되는 온도 측정(oC) 및 그래프 출력
▣ 시험 시간 동안 발생하는 시험편의 특성 및 파손 정도 기록 가능
