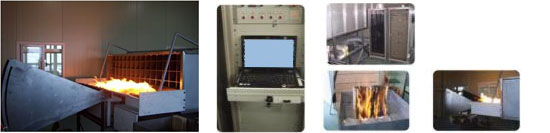

화재 지붕 난연 성능 시험기/태양광모듈 내화성 시험기(ASTM E108-04, IEC 61730-2 Annex.A)



Solar Cell & Roof Spread of Flame & Burning Brand Tester / SCF / ASTM E 108-04, IEC 61730-2 Annex.A / 화재 지붕 난연 성능 시험기 / 태양광 모듈 내화성능 시험기

■ Introduction
본 장비는 빌딩 외부로부터 발생된 화재를 가상으로 구현하여 화재시 지붕의 난연 성능 평가 및 화재의 물리적인 요소의 측정이 가능하며, 화염 전파 시험을 하기 위한 안전 등급 (A~C class) 의 A의 경우 1.82m, B의 경우 2.4m C의 경우 3.9m 등 다음과 같은 안전 등급을 정확히 만족하며, 화염 전파 시험 및 화재 시험에서 시험 시료의 변위와 지붕 구조 부분의 노출 및 떨어짐을 관찰하기 위한 장비입니다.
■ Standard
▣ E 108-04 Standard Test Methods for Fire Tests of Roof Coverings
▣ IEC 61730-2 Annex.A Fire Tests, Spread-of-Flame and Burning-Brand Tests
▣ KS C IEC 61730-2 부속서.A 내화 시험, 화염 전파 및 불잉걸 시험 장비
■ Specifcation
▣ 시험설비를 설치할 수 있는 Test Room
- 재질은 최소한의 난연 재질로 구성된 난연 우레탄이 함유된 샌드위치 패널 이상이어야 합니다. (Glass Wool을 포함한 샌드위치 패널을 권장합니다.)
- 치수 : 7,000(W) × 4,000(D) × 4,000(H) 이상이어야 합니다.
▣ 시험대 (Test Deck)
▣ 처마 (Eaves)와 배내기 (Cornice)
▣ 송풍기와 통풍관 (Air Duct)
▣ 불연성 판재 (Non-Combustible Board)
▣ 자동점화시스템 (Auto Ignition System)
▣ 불잉걸을 위한 Timer 표시 (7-Segment)
▣ 속도 측정 장치 (Velocity Measurement System)
▣ 저장 장치 (DAQ Control Unit)
▣ 제어장치 (PC Operation) / 압축공기 속이나 질소가스 속의 수분 제거에 적합

Power Voltage : 220 V-60 Hz

■ Features
▣ Deck Plate의 각도 조절 가능하도록 제작 (Screw Type)
▣ Gas Burner의 Gas Flow Rate (387kWh / 22,000Btu/min)
   - Propane Gas 기준일 때 254.6L/min 의 유량이 필요
▣ Test Deck에서의 Air Velocity :19±8 km/h (5.5m/sec)
   - Anemometer 제공
▣ Blower의 최소 유량 300m3/min
   - Axial Type Fan
   - Inverter에 의한 유량 조절 (Axial Type으로 선정)
▣ Air Duct
   - 출구 측에 Honeycomb형태의 격자 망 설치
   - 입구 측에 Guide Vane 설치 (수동으로 개별 조절 가능)
▣ 제어 시스템의 구성
■ Test Result
▣ The flame spread beyond 1.82m for fire safety class A, 2.4m for fire safety class B, or 3.9m for fire safety class C rating.
▣ Any portion of the module or panel be blown off or fall off thetest deck in the form of flaming or glowing brands.
▣ Portions of the roof deck, or portions of a module or panel intended for installation integral with or forming a part of the building roof structure,
   fall away in the form of glowing particles.
