표면 전파 시험기(ISO 9239-1,KS F ISO 9239-1,KS F ISO 9239-2)



Flooring Radiant Panel Tester, FRP , 표면 전파 시험기, ISO 9239-1, KS F ISO 9239-1, KS F ISO 9239-2

■ Introduction

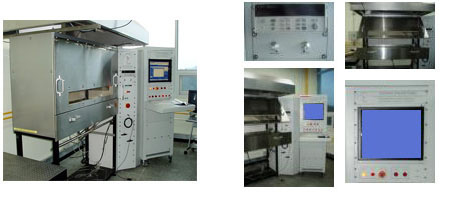

이 표면전파 시험기(ISO 9239, Flooring Radiant Panel Tester, 바닥재 화염전파시험기)는 건물의 화재 시 구획 실 또는 인접 실에서 발생된 화염이나 고온가스가 초기화재 성장단계 동안 복도통로의 상부에 축적되어 뜨거운 복사열이 바닥면으로 복사 방출될 때 바닥재가 역 기류 조건에서 화염전파 하는 현상을 유사하게 반영한 시험방법이며, 좀더 구체적인 원리를 살펴보면 첨부된 사진에서 볼 수 있듯이 시험체를 수평면에 대하여 30°경사진 가스 복사패널 아래 수평으로 위치시키고, 착화원으로서 파일럿 불꽃을 시험체의 고온측 한쪽 끝에 접염하여, 점화에 의해 착화된 시간을 기록하고 불꽃이 시험체의 길이를 따라 수평적으로 이동한 거리를 경과 시간으로 나타내어 기록하는 장치입니다
■ Standard
▣ KS F ISO 9239-1 : 바닥재의 화재 시험방법 제1부 : 복사열원을 이용한 화염 전파 측정
▣ KS F ISO 9239-2 : 바닥재의 화재 시험방법 -제2부 : 고 복사열원(25㎾/㎡)을 이용 한 화염 전파 측정
▣ ISO 9239-1 : Reaction to Fire Tests for Floorings - Part 1 : Determination of the Burning Behaviour Using a Radiant Heat Source
▣ ISO 9239-2 : Reaction to Fire Tests for Floorings - Part 2 : Determination of Flame Spread at a Heat Flux Level of 25㎾/㎡
▣ ASTM E 648 : Standard Test Method for Critical Radiant Flux of Floor-Covering Systems Using a Radiant Heat Energy Source
▣ ASTM E 970 : Standard Test Method for Critical Radiant Flux of Exposed at Attic Floor Insulation Using a Radiant Heat Energy Source
▣ NFPA 253 : Standard Method of Test for Critical Radiant Flux of Floor Covering Systems Using a Radiant Heat Energy Source(National Fire Codes, Vol.6)
■ Specifcation
▣ Test Chamber Size : (W) 1,700mm x (D) 900mm x (H)2,000mm
▣ Steel frame chamber : Dimension, 1,400(W)×500(D)×2,220(H)
▣ Calcium silicate insulation board
▣ Observation window
▣ Sliding platform for loading of the test specimen
▣ Radiant Panel : 300±10mm × 450±10mm (30°, Porous cement)
▣ Auto moving ignition burner
▣ Scale for check flame spread
▣ K-type thermocouples : Range, Ambient ~ 1,500℃
▣ Stainless steel sample holders
▣ Dummy calibration panel holders for measuring heat fluxmeter
▣ Pyrometer for measuring radiant panel temperature
▣ Exhaust duct & hood: Ø 300 / (W)1,700 x (D)1,200 x (H)400 mm
▣ Heat Flux Meter
; Range : 0 ~ 100 ± 10 kw/m2
; Surface emissivity : ε=0.95± 0.05
▣ DAQ(Data Acquisition) system
; NI-PCI DAQ Board
; 16 Bit wide gain rage, Analog and Digital I/O Board
; Three A/D trigger modes

Size (W)1,900X (D)750 X (H)2,120 mm
Power 220VAC, 60Hz, 10A
Weight 300kg
Utilities Bottled propane gas, Air compressor(5HP)

■ Features
▣ 시험 챔버는 두께 13±1mm와 공칭밀도 650 kg/m3을 갖는 (칼슘+규산염) 판으로 제작 되어 있습니다.
▣ 시험 챔버와 시험체 홀더 사이의 동 공기통로 면적은 시험체의 양측 모두 균등하게 (0.23±0.03)m2이 되도록 제작되어 있습니다.
▣ 복사열 패널은 수평패널에 대하여 30±1° 경사지어야 하며, 섭씨 900℃까지 견딜 수 있도록 제작 되어 있으며, 안전 차단장치가 포함되어야 합니다.
▣ 파일럿 버너는 0.7mm 구멍 19개가 균일하게 배치 되어 있으며, 중심선 아래쪽으로 60°의 각도로 제작되어 있습니다.
▣ 배기 스택의 공기 속도가 2.5±0.2 m/s를 갖는 배기장치가 부착되어 있습니다.
▣ 복사패널의 표면열량을 조절하기 위하여 480℃ ~ 530℃ (흑체온도)의 범위를 가지고 약 1.4m 거리에서 지름 250mm 의 면적을 관찰하기에 적합한 ±5℃sodml 정확도를 갖는 복사고온계가 사용 되었습니다.
▣ 복사열 패널로부터 110 mm ~ 910 mm까지 100mm 간격으로 허용오차 범위내의 열류량(kW/m2) 측정이 가능 합니다.
▣ 파일럿 버너 불꽃(Pilot burner flame)의 60~120 mm의 불꽃길이 조절이 가능 합니다.
▣ 복사열 패널의 공기유량 조절에 따른 패널 후면의 제한온도(900℃) 조절이 가능 합니다
■ Test Result
▣ 관찰된 화염전파거리를 열유속선을 이용 제곱미터 당 킬로와트(kW/m2)로 변환시키고 임계 열류랑(Critical Heat Flux, CHF) 측정
▣ 30분 보다 긴 시험시간을 갖는 제품에 대해서는 불꽃소멸시간과 화염전파의 가장 먼 거리를 기록하고 이것을 CHF(임계열류량)으로 변환합니다.
▣ 연기측정 항목이 요구된 경우, Photometric system의 투과율에 의한 연기밀도가 측정 됩니다
