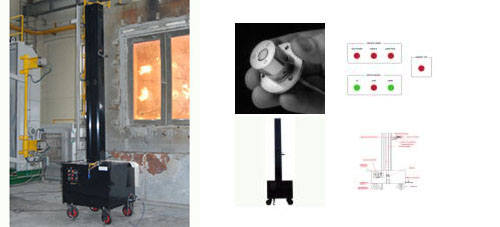

수직가열로 임계복사열 측정장치(KS F2268,FTP code1)



Vertical Furnace Heat Flux Tester, VFHT, 수직가열로 임계복사열 측정장치, KS F 2268, FTP Code1

■ Introduction
화재의 확산을 방지하고 창근처 혹은 방화문 근처의 탈출로를 확보하기 위해 제한되는 창 또는 방화문의 열유속(복사열) 측정장비. 본 장비는 FTP Code I / 부속서 1/3편/ 부록 1 에 언급된 선박용 A급, B급, F급 구획 내 창에 대한 방화 시험을 보완하는 열방사 시험을 가능케 하는 장비로서 범위는 화재의 확산을 방지하고 창 근처를 통과하는 탈출로를 확보하기 위하여 열의 방사를 제한할 수 있는 창의 특성에 대한 근거로서 창을 통한 열유속을 측정하는 장치를 일컫습니다.
■ Standard
▣ FTP CODE I :FTP Code (International Code for Application of Fire Test Procedures, Resolution MSC.61(67)) :
Annex 1 : Fire test procedures, Appendix 1 : Thermal radiation test supplement to fire resistance tests for windows in “A”, “B” and “F” class divisions
■ Specifcation
① Heat Flux Meter
    - 방내화 가열로내에서 방출되는 열류량을 측정합니다.
    - Gardon Gage type, 0~100 kW/m2
    - 측정시에 Heat Flux Meter의 과열을 방지하기 위해 Water Cooling을 합니다.
② Thermocouple
    - 방내화 가열로내에서 방출되는 온도를 측정합니다.
    - Sheathed K Type
    - 0 ~ 1,000 ℃
③ Laser Pointer
    - 방내화 가열로 전면부에 정확한 측정 지점을 표시하기 위한 장치
    - DC 5V
④ Auto Rolling Device : Measuring Section 을 정확한 측정 지점으로 이동시키기 위한 장치
    - Motor
    -Timing Belt
    -Pully
⑤ 무선통신 안테나(BlueTooth)
    - 수집된 데이터를 PC로 보내기 위한 장치
    - BlueTooth 안테나 한 쌍으로 구성됩니다.

Size Voltage : 220 V-60 Hz
Power 220V AC, 60Hz, 10A
Exhaust 150 kg
Utilities Auto Moving System, Heat Flux meter, Water Cooling System
■ Features
① 방내화 가열로내에서 방출되는 열류량과 온도를 측정하는 Measuring Section
② Measuring Section을 정확한 측정 지점으로 이동시키기 위한 Auto Rolling Device
③ 수집된 데이터를 PC로 보내기 위한 무선통신 안테나 (Blue Tooth System)
④ Data Acquisition System
⑤ 장치의 평형을 유지하여 정확한 측정을 위한 수평 조절 볼트, 수평계.
⑥ Heat Flux Meter의 과열을 방지하기 위한 Water Cooling System.
⑦ 평평하지 못한 시험공간에서 흔들림 방지를 위한 고무바퀴
⑧ 방내화 시험 시 생성된 자료는 실시간으로 자동 저장됩니다. (Excel File)저장된 data는 Excel File로 저장되어 손쉽게 확인 및 편집이 가능함.
⑨ 측정 장비의 이동 및 관리를 손쉽게 할 수 있도록 무선 통신(BM1001)을 사용하여 Data를 전송합니다.
⑩ 모든 화면 구성은 그래픽 환경으로 사용자에게 편의성을 제공합니다
■ Test Result
▣ 방내화 가열로 에서 방출되는 온도 (℃)
▣ 방내화 가열로 에서 방출되는 열유량 (kW/m2)
