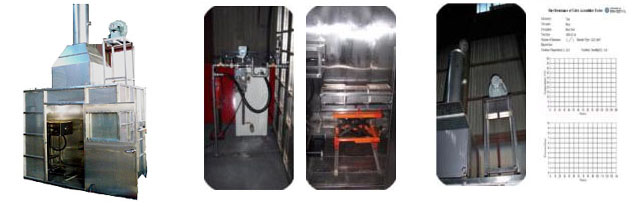

관부속내화성능시험기(ISO 13321&2, ISO 10497,FTP II Res A 7535)



Fire Resistance Valve, Hose & Pipe Tester, FRT, 관부속내화성능시험기, ISO 19921&2, ISO 10497, FTP II Res A 7535

■ Introduction
소방 관부속 내화성능 시험기는 다음 세가지 규격에 대응 하는 장치로, 밸브의 내화성 시험 ( ISO 10497), 호스 어셈블리의 내화성 시험(ISO 19921 & 19922), 플라스틱 관장치의 내화성 시험 (FTP II Res A 753). 내 압력 상태의 다양한 밸브, 여러 호칭 지름의 호스 어셈블리 및 플라스틱 관/관장치에 규격에서 정한 버너를 이용 하여 모의 화재를 적용 시킨 다음, 각각의 시험 편이 어느 정도의 수밀 상태를 유지 하는 가를 측정 하는 장치 입니다.
■ Standard
▣ ISO 19921 & 19922 Fire resistance of metallic pipe components with resilient and elastomeric seals
▣ ISO 10497 ire type-testing requirements and a fire type-test method for confirming the pressure-containing capability of a valve under pressure during and after the fire test.
▣ FTP II Res A 753 Guidelines for the application of plastic pipes on ships
■ Specifcation
▣ Test Chamber Size : (W) 1,700mm x (D) 900mm x (H)2,000mm
▣ Hood Size : (W) 1,700mm x (D) 900mm x (H)2,000mm
▣ Duct Size : Ø400 x 2,000(L) mm
▣ Exhaust Fan : Armature Voltage : 180V / Revolution : 3,000rpm / 1.5HP
▣ Heat Source
    ; Section Burner : (W)150mm x (D) 500mm / 노즐수 : 20 ea/ 0.1m2 / STS 304
   ; Multiple Burner : (W) 100mm x (D)420mm / Jet burner 15 ea / STS 304
▣ Mass Flow Contorller
   ; Gas(C3H8) Mas Flow Controller 150 SLPM / Signal output : 0 ~ 5V / Accuracy ±1 of F.S
   ; Air Mas Flow Controller 300 SLPM / Signal output : 0 ~ 5 V / Accuracy ±1 of F.S
▣ Vessel for water Size : Ø350 x L500 mm
▣ Booster pump : AC 220V / Max 20Bar
▣ Calorimeter cube Size : (W)38mm x(D)38mm x (H)38mm
   K-type Thermocouple : Ø3.2, (L)235mm
▣ DAQ System : 2 channel Analog Input / Output Module / Range : ± 10VDC
   2 channel Digital Input / Output Module / Range : ± 5VDC

Size (W)1,7000 X (D)900 X (H)2,000 mm
Power 220VAC, 60Hz, 10A
Weight 300kg
Utilities LPG Gas Cylinder
■ Features
▣ Labview 개발툴을 이용하여 사용자의 평이 GUI 환경으로 설계
▣ 시험의 재연성을 위하여 자동제어 Logic을 사용하여 모든 데이터를 실시간으로 기록 및 저장 하도록 설계 되었습니다.
▣ 사용자의 주문에 맞도록 데이터를 분석 하고 보고서 양식을 출력 할 수 있도록 설계 하였습니다.
▣ 동일한 Test Chamber에서 버너만을 교체 하여 세 가지 규격을 시험을 할 수있도록 설계 하였습니다.
▣ FTP II Res A 753 테스트는 level 1 ~ 3 단계 모두를 테스트 할 수 있도록 설계 되어 있어다.
▣ Test Chamber는 Stainless Steel로 제작 되어 열 및 부식에 강합니다.
▣ 여러 가지 구경의 호스 및 Valve를 테스트 할 수 있도록 버너의 위치 조정이 가능 합니다.
■ Test Result
▣ 불꽃의 중심 온도
▣ 매질 입력단의 불꽃 온도
▣ 시편 매질 입력단의 수온
▣ 시편 매질 출력단의 수온
▣ 매질이 시편에 가하는 압력
▣ Gas 소모량
▣ 기밀 상태의 합격 및 불합격
