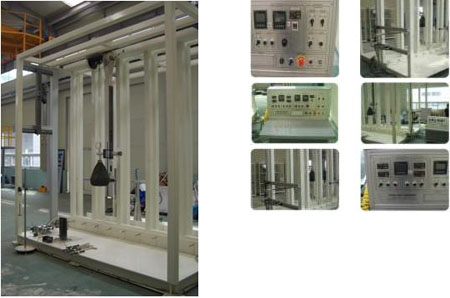

문세트 시험기/방화문 내충격 시험기(KS F3109, KS F 2236, KS F 2631)



Door Set Mechanical Tester/DSM , 문세트 시험기/방화문 내충격 시험기/KS F 3109, KS F 2236, KS F 2631

■ Introduction
건축물의 옥내와 옥외 및 옥내의 칸막이벽에 출입구로 이용되는 수동 개폐 조작을 하는 여닫이 및 미닫이 문 세트에 대한 동작 성능을 판정하는 장비입니다. (단, 회전문은 제외합니다.)
■ Standard
▣ 내 KS F 3109 비틀림 강도, 연직하중강도.개폐력.개폐반복성 및 내충격성 등 시험
▣ KS F 2236 문 세트의 모래주머니에 의한 내충격성 시험 방법
▣ KS F 2631 문 세트의 연직 재하 시험 방법
■ Specifcation
내 문세트 시험기
▣ Main Control Case : (W)500mm x (D)500mm x (H)1,000mm

▣ 내 충격성 시험기
1. Main Frame : (W)3,550mm x (D)2,580mm x (H)3,500mm
2. Sand Bag: Diameter : Ø350mm

▣ 연직/재하 시험기
1. Load Cell :
1) Range : 0 ~ 1,200N, Resolution : ±10N
2. Displacement Measurement System

▣ 비틀림 시험기
1. Displacement Measurement System
1) Resolution : ±0.1mm

▣ 호차 주행 시험기
1. Main Frame : (W)3,550mm x (D)2,600mm x (H)3,200mm

▣ 미닫이 및 여닫이 문의 개폐력 시험기
1. Load Cell
1) Range : 0 ~ 1,200N, Resolution : ±10N

▣ 미닫이 및 여닫이 문의 개폐 반복 시험기
1. Displacement Measurement System
1) Resolution : ±0.1mm

▣ DAQ(Data Acquisition) System : USB Interface

▣ Operation Program : 4가지 시험을 한번에 측정 할 수 있는 Process 구성

Size 3,600 (w) × 2,600 (l) × 3,100 (h)
Power Voltage : 220 V-60 Hz
Weight 1,000 Kg
■ Features
▣ 내 충격, 연직 재하 비틀림, 개폐력, 개폐 반복성 실험을 DAQ System으로 동시에 테스트 하여 Data 취득 및 저장이 가능합니다
■ Test Result
▣ 개폐에 이상이 없고 사용상 지장이 없을 것
▣ 잔류 변위가 3mm 이하에서 개폐에 이상이 없고 사용상 지장이 없을 것
▣ 1회의 충격으로 해로운 변형이 없고, 개폐에 지장이 없을 것. 다만, 유리의 파손은 지장이 없는 것으로 합니다.
