싱글버닝아이템즈(prEN 13823, BS EV 13823)



Single Burning Items,SBI 2006, Medium scale calorimeter : Avg, max 3 MW/m2, SBI,싱글버닝아이템즈, prEN 13823, BS EN 13823, 유럽형 건축물 내부마감재료 시험방법

■ Introduction
유럽형 건축자재용 시험방법으로서 열방출률(FIGRA), 연기발생률(SMOGRA), 산소소비량, 일산화 및, 이산화 탄소의 생성량, 질량감소율 등을 측정하는 장비.

KOFATE 에서 제공하는 SBI 2006의 Single Burning Items 시험 방법은 건축 자재용 제품이 Single Burning Items 로부터의 열공격(프로판 연료의 sand-box 버너)에 노출되었을 때, 건축자재용 제품(바닥재 제외)이 화재에 대한 반응습성을 측정하기 위한 시험 방법입니다.

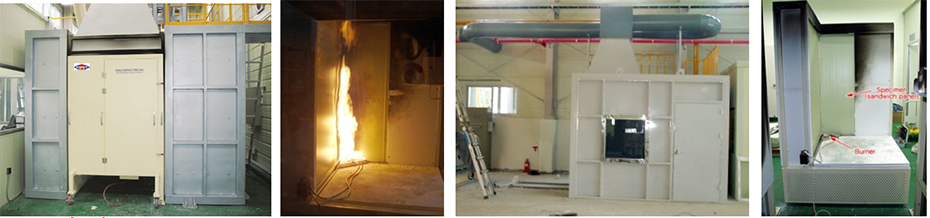

시편은 배출시스템 바로 아래의 프레임에 위치되어 있는 이동수레(trolly)에 탑재됩니다. 버너에 대한 시편의 반응이 기계적 및 시각적으로 모니터 됩니다. 기계상에서 열방출률(Heat Release Rate)과 스모크발생률(Smoke Release Rate)이 계산되고, 시각적 관찰에 의해 물리적인 특성들을 평가합니다. 본 SBI 2006의 측정범위는 실물화재실험에서 발생되는 연소생성물의 산소 소비량에 의한 열방출률( Fire Growth Rate Index, FIGRA ) 측정이 가장 대표적인 측정요소이며, 이밖에 산소소비량, 일산화탄소 및 이산화탄소 생성량, 연기발생률 (Smoke Growth Rate Index, SMOGRA ) 측정 등이 대표적인 측정요소입니다

■ Standard
▣ prEN 13823 : Reaction to fire tests for building products-Building products excluding floorings exposed to the thermal attack by a single burning item
▣ BS EN 13823 : Reaction to fire tests for building products-Building products excluding floorings exposed to the thermal attack by a single burning item
■ Specifcation
Size
▣ Test Room (mm) : 3,000 (w) × 3,000 (d) × 2,600 (h)
▣ Hood (mm) : 1,450 (w) × 1,255 (d) × 1,093 (h)
▣ Sandbox Burner (mm) : 250 (w) × 250 (d) × 80 (h)

Power
▣ Voltage : 220 V-60 Hz 20 A
▣ Exhaust : 0.55 ㎥/s ~ 0.65 ㎥/s

Control Unit
▣ Main Sandbox Burner & Trolley
▣ Fixed Frame & Auxiliary Burner
▣ Hood
▣ Collector
▣ Measuring Tube(J-Shaped)
▣ Sandbox Burner ( Main & Auxiliary )
▣ Gas Diverter
▣ Smoke Exhaust System
▣ Three Thermocouples(by EN 60584-1)
▣ Bi-directional Probe
▣ Gas Sampling Probe
▣ Analyzer ( O2 ,CO2, CO )
▣ Light Attenuation System
▣ Atmospheric Pressure Measurement
▣ Cold Trap

Utilities
▣ Propane Gas & 2 Stage Regulator
▣ N2 & CO/CO2 Gas & 2 Stage Regulator

Specification
Size 445(w) ×  355(D) ×  220(H)
Power 220 V AC, 60 Hz, 25 A
Weight 7.6 Kg
Utilities None
■ Test Result
① Average rate of heat release[RHRav(t)]
② Total Heat Release[THR(t)]
③ 1000 * [RHRav(t)/(t-300)]
④ Fire Growth Rate Index[FIGRA]
⑤ Total Heat Release[THR600s]
⑥ Lateral Flame Spread 발생 유무
⑦ RSPav(t)
⑧ Total Smoke Production[TSP(t)]
⑨ 10000 * [RSPav(t)/(t-300)]
⑩ Smoke Growth Rate Index[SMOGRA]
⑪ Total Smoke Production[TSP600s]
