ko_Large Sacle Calorimeter 3mw(ISO 13784-1)

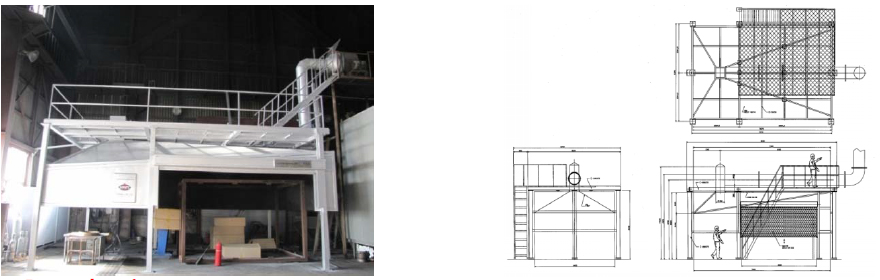

LARGE SCALE CALORIMETER [3MW]

■ Introduction
ISO 13784-1(Reaction-to-fire test for sandwich panel building system)를 기초로 작성한한국산업 규격으로서 샌드위치 건물구조물의 소규모실(small room)에서 불꽃 점염에 의한 국부화재를 재현하여, 조립된 샌드위치패널 부재 노출부위 또는 패널 내부로의 연소확산과 샌드위치 패널건물구조의 화재거동을 평가하기 위한 시험방법을 기술합니다. 시험원리는 샌드위치 패널을 조립하여 구성한 소형실(室)에 대하여 내부 한 모서리에 직접 불꽃을 노출시켰을 때, 샌드위치 패널 조립체의 화재성능을 평가하는 것이다. 화염전파는 샌드위치패널 조립체의 내부 코어부분과 표면부분, 결합부분 등에서의 가연성가스, 파편, 용융적하물의착화에 의해 이루어집니다.
■ Standard
▣ ISO 9705, 1993 : Room Corner Tests - Fire Tests - Full scale room tests for surface products
▣ PrEN 13823 : The S.B.I - Reaction to Fire Tests for building products excluding floorings exposed to thermal attack by a single burning item.
▣ ISO 13784-1
■ Specifcation
Size 1,600(W)×850(D)×1,900(H)
Power AC 220V, 60Hz, 5A
Weight 약 450kg
Exhaust 최소 18,2㎥/s(measuring),
최소 480㎥/min(extraction)
Utilities Propane Gas, Heptane.
CO(0.8%)/CO2(8%) Gas, Nitrogen,
Personal Computer, Dust Collector,
Compressed Air
Model KO-LARGE SCALE CALORIMETER [3MW]
■ Features
실물화재평가 시험장치이며 열방출율의 최고 범위가 3MW 가능한 대용량의 Real Calorimeter입니다.
열량범위를 1~3MW의 열량을 측정할 수 있는 장비를 말하며,Cone Calorimeter가 일정시험재료(100×100mm)를 채취에시험하는 방법이라면, Large ScaleCalorimeter는 일정시험 재료가 아닌 실제 산업에서 일어날 수 있는 화재
(예; 창고의 화재, 사무실 전체의 화재, 가구의 화재 등)를 측정하는 장비입니다.
■ Test Result
▣ 열방출률 (Heat release rate)
▣ 연기발생량 (Smoke production rate)
▣ 연기입자의 무게측정 (Soot mass)
▣ 산소 및 일산화, 이산화 탄소의 소모 및 생산량 측정 (Consumption of O2, CO and CO2 yield)
▣ 기타의 독성가스 (Others Toxic Gas by FT-IR)
