룸코너테스터 (ISO 9705, ISO 13754,KS F ISO 13784, ASTM E 1537)



Room Corner Tester,RCT2006, Medium scale calorimeter : Avg, max 3 MW/㎡, RCT, 룸코너테스터, Furniture Calorimeter, ISO 9705, ISO 13754, KS F ISO 13784, ASTM E 1537

■ Introduction
ISO 기준의 건축자재용 시험방법으로서 열방출률, 연기발생률, 산소소비량, 일산화및 이산화탄소 생성량, 등을 측정하며, 가구등을 시험가능토록 Furniture Calorimeter로도 변경 가능한 장비.

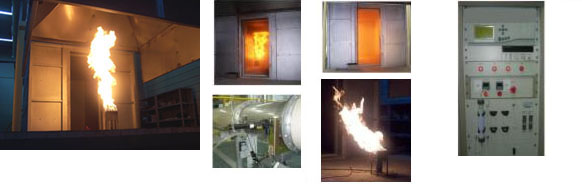

이 시험방법은 ISO 9705(Fire tests ? Full scale room test for surface products)을 기초로 샌드위치 건물구조물의 소규모실(small room)에서 불꽃 점염에 의한 국부화재를 재현하여, 조립된 샌드위치 패널 노출부위 또는 패널 내부로의 연소확산과 샌드위치 패널 건물구조의 화재거동을 평가하기 위한 시험장치입니다.

KOFATE에서 제공하는 Room Corner Test 2007은 ISO 9705 국제규격을 정확히 만족하며 ISO 9705에서는 환기가 잘 이루어진 조건에서 출입문이 하나인 소규모 공간의 구석에서 화재 발발을 촉진하는 시험 방식을 명시하고 있으며, 본 시험 방법의 목적은 명시된 점화원을 사용하여 표면 제품이 화재 성장의 기여에 제공하는 바를 평가하는데 있습니다. 표준 점화원은 명시되어 있으나 다른 대안 점화원도 허용할 수 있습니다.
그러나, 점화원의 종류,위치 및 열 출력이 화재 성장에 상당한 영향을 준다는 점을 유의해야 합니다. 본 방법은 어떤 이유로 인해 소규모 실험실 가령, 열가소성 플라스틱 물질, 절연 기판의 효과, 이음부(joints), 상당히 불규칙적인 표면이 있는 실험실에서 시험할 수 없는 제품에 특히 적합합니다.
본 방법의 목적은 제품의 내화성을 평가하는데 있지는 않다. 따라서, KOFATE 에서 제공하는 Room Corner Tester (RCT2006)은 ISO 9705 명시된 방법에 따라 실시한 시험은 점화부터 최대 플래시오버에 이르기까지 화재의 초기 단계에 대한 열방출율(Heat Release Rate)입니다.
■ Standard
▣ ISO 9705 : Fire tests ? Full scale room test for surface products
▣ ISO 13784-1 : Reaction to fire tests for sandwich panel building systems
▣ ASTM E 1537 : Standard Test Method for Fire Testing of Upholstered Furniture
▣ ASTM E 603 : Standard Guide for Room Fire Experiments
▣ prEN 14390 : Fire Test - Full Scale Room Test for Surface Products
■ Specifcation
① ① Measuring Section.
   - 덕트내의 유속 측정을 위한 Bi-Directional Probes & DPT (Differential Pressure Transducer)
   - 덕트내의 온도 측정을 위한 Thermocouples
   - 발생 가스 포집 및 분석을 위한 Sampling Port & Analyzer (O2, CO2, CO)
   - 연기 발생량 측정을 위한 Laser
② 순수한 가스 분석을 위해 수분제거를 위한 급속 냉각장치(Cold Trap)
③ 유속 측정을 위한 압력(DPT) Line 및 가스포집 을 위한 Gas Sampling.
④ 불순물을 제거한 신뢰성 있는 가스를 분석기로 공급하기 위한 Filtering System
⑤ 데이터 수집을 위한 모듈(Data Logger, DAQ System)
⑥ 자동 제어, 데이터 모니터링을 위한 PC
⑦ Propane Gas의 유량을 자동 제어할 수 있는 MFC (Mass Flow Controller).
⑧ Propane Gas의 개폐를 위한 Auto Valve System.
⑨ 자동 점화를 위한 Ignition System

Size Test Room (mm) 3,600 (w) × 2,400 (d) × 2,400 (h)
Hood (mm) 3,000 (w) × 3,000 (d) × 2,950 (h)
Sandbox Burner (mm) 170 (w) × 170 (d) × 145 (h)
Power 220V AC, 60Hz, 10A
Exhaust 3.5㎥/s
Utilities Propane Gas Valve System,Ignition System
■ Features
① Hood Skirt : 연소 가스의 포집을 위한 Hood & 연소 가스의 Overflow 방지.
② 안정된 유동을 확보하기 위한 Strainer.
③ 덕트내에 발생되는 가스를 Control Lab까지 끌고 오기 위한 흡입펌프
■ Test Result
▣ 열방출률 (Heat release rate, 단위: MJ/kg, kw/㎡)
▣ 유효연소열 (Effective heat of combustion, 단위: MJ/kg)
▣ 일산화탄소 발생량 (Carbon monoxide yield, 단위: kg/kg)
▣ 이산화탄소 발생량 (Carbon dioxide yield, 단위: kg/kg)
▣ 전체 산소소모량 (Total oxygen consumption, 단위: g)
▣ 전체 연소가스 배출량 (Total Smoke Release, 단위: m/㎡)
▣ Flash over의 판단기준이 되는 복사열 (Heat Flux, 단위: kW/㎡)
▣ 연소가스 배출속도 (Exhaust duct flow rate, 단위: l/s)
▣ 착화시간 및 소화시간 (Ignition time and Extinguisment time, 단위: s)
▣ 질량감소양 및 질량 감소율 (Mass loss and Mass loss rate, 단위: g, g/s)
▣ 기타의 독성가스 (Others Toxic Gas By FT-IR) 분석
▣ Room 입구의 온도변화 측정 (Temperature of Enterance)
