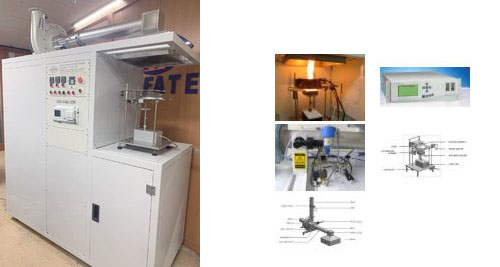

콘칼로리미터(ISO 5660, ASTM E 1354, BS476 Pt.15)



Cone Calorimeter, Lab' scale calorimeter : Avg, 10~500 KW/m2, CC 2006, 콘칼로리미터, ISO 5660, ASTM E 1354, BS 476 Pt.15

■ Introduction
Conical Heater의 열원하에서 시험시편에서 발생하는 열방출율, 연기발생률, 착화 시간, 산소 소모량, 일산화 및 이산화 탄소의 생성량, 질량감소율 등을 측정하는 장비
KOFATE에서 제작되는 Cone Calorimeter 2006 명칭의 유래는 Dr. Vytenis Babrauskas가 NIST에서 개발한 bench scale oxygen depletion은 100㎾/㎡까지의 flux를 가지고 test specimen(100㎜×100㎜)을 조사하기 위해서 사용했던 원뿔 형의 heater 모양에서 유래되었습니다.
Cone Calorimeter 2006의 시험방법은 순 연소열량은 연소에 필요한 산소의 양에 비례합니다는 점을 기초로 산소 1kg이 소모될 때 13.1 MJ/kg의 열량을 발생합니다는 기본원리에서 시작되며 시험재료에서 발생하는 열방출율, 착화시간, 산소 소모량, 일산화탄소 및 이산화 탄소의 생성량, 연소된 가스의 유량 등이 측정됩니다. Cone Calorimeter 2006은 실험실에서 사용하기 적당한 크기에 사용자가 편리하게 시험을 가능하게 하도록 DAQ(Data Acquisition) Program과 연계되어 모든 장치들을 자동으로 작동 가능하도록 제작되었습니다. 또한 17” Touch Screen을 사용하여 시험의 자동 진행뿐만 아니라 설치 공간을 줄일 수 있는 장점을 가지고 있습니다. 본 장비는 국제 규격을 충실히 만족시키고 있습니다.
■ Standard

▣ ISO 5660 : Reaction to fire tests ? Heat release, smoke production and mass loss rate
▣ ASTM E 1354 : Standard Test Method for Heat and Visible Smoke Release Rates for Materials and Products Using an Oxygen Consumption
      Calorimeter
▣ BS 476 Pt.15 : Fire tests on building materials and structures ? Method for measuring the rate of heat release of products

Size 1,750(W) × 600(D) × 2,180(H)
Power 220 V AC, 60 Hz, 30 A
Weight 450 kg
Manual 공급
Exhaust 50 l/s
Utilities Compressed Air, Methane, Nitrogen, CO/CO2 Mixing Gas, Dust Collector
■ Features
▣ 일체형 Body 와 분리가 가능한 19” Analysis rack
▣ 모든 제어와 자동 시험수행을 위한 17” Touch screen panel type PC
▣ 착화시간측정을 용이하게 해주는 자동 Spark Igniter
▣ 시편에 복사열을 전달하기 위해 자동으로 열리는 Auto Split Shutter
▣ Laser Calibration을 자동으로 진행 가능하게 하는 Filter Carrousel
▣ 시험 중 시편의 관찰을 용이하게 하며 손쉽게 열리고 닫힐 수 있도록 Absorber type의 Glass protection door
▣ O2 및 CO, CO2의 농도를 0.02%까지 정확하게 측정해주는 영국 Servomex사의 Gas Analyzer
▣ 유독성 가스를 측정할 수 있는 Port 와 Heated filter, Heated line
▣ 모든 Gas flow는 MFC(Mass Flow Controller)를 사용하여 유량에 대한 정확성 향상 및 자동제어
▣ Heat Fluxmeter (for ISO 5660) 사용시 수도배관공사가 필요 없는 Portable water cooling system
▣ Mass loss rate를 측정하기 위한 정확성이 향상된 영국 RS 사의 Load cell
▣ Touch screen panel PC를 사용하여 제어하는 CC 2005 DAQ(Data Acquisition) Program

■ Test Result
▣ 시편에 가해지는 복사열 (Heat Flux, 단위: kW/㎡)
▣ 연소가스 배출속도 (Exhaust duct flow rate, 단위: l/s)
▣ Orifice 교정상수 (C factor, 단위:1/kg?m?K)
▣ 착화시간 및 소화시간 (Ignition time and Extinguisment time, 단위: s)
▣ 전체 산소소모량 (Total oxygen consumption, 단위: g)
▣ 전체 연소가스 배출량 (Total Smoke Release, 단위: m/㎡)
▣ 질량감소양 및 질량 감소율 (Mass loss and Mass loss rate, 단위: g, g/s)
▣ 열방출률 (Heat release rate, 단위: MJ/kg, kw/㎡)
▣ 유효연소열 (Effective heat of combustion, 단위: MJ/kg)
▣ 일산화탄소 발생량 (Carbon monoxide yield, 단위: kg/kg)
▣ 이산화탄소 발생량 (Carbon dioxide yield, 단위: kg/kg) .
