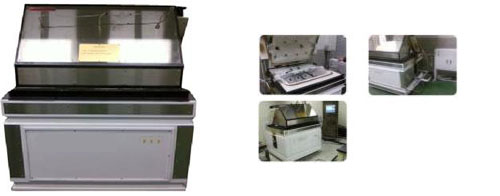

HCF 케이블 내화 성능 시험기(NEK 606)



Offshore HCF Cable Fire Resistance Tester / NEK 606 / HCF 케이블 내화 성능 시험기 (NEK 606)

■ Introduction
HCF-NEK606는 해안, 선박, 정제소에서 사용되는 전력선 혹은 제어선들이 기름이나 가스에 의해 발생할 수 있는 화제의 높은 온도에 노출되었을 때 충분히 견딜 수 있는지 여부를 판단하는 장비입니다.
■ Standard
▣ NEK 606 Cable for offshore installations halogen-free and/or mud resistant
▣ IEC 60092-350, Electrical installations in ships
   Part 350: Low-voltage shipboard power cables. (General construction and test requirements)
▣ IEC 60092-351, Electrical installations in ships
   Part 351: Insulating materials for shipboard power cables
▣ IEC 60092-352, Electrical installations in ships
   352: Choice and installation of electric cables for low voltage power systems
▣ IEC 60092-353, Electrical installations in ships
   353: Single and multicore cables with extruded solid insulation for rated voltages 0.6/1 and 1.8/3kV
▣ IEC 60092-354, Electrical installations in ships
   Part 354: Single and three-core power cables with extruded solid insulation for rated voltages 6kV up to 30kV
▣ IEC 60092-359, Electrical installations in ships
   359: Sheathing materials for shipboard power and telecommunication cables
▣ IEC 60092-376 (2003-05), Electrical installations in ships
   Part 376: 150/250 V cables for control and instrumentation Circuits
▣ IEC 60228, Conductors of insulated cables
▣ IEC 60331-11/21/25 Fire resisting characteristics of electrical cables
▣ IEC 60332-1, IEC 60332-2 and IEC 60332-3-10/22/23/24/25, Test on electrical cables under fire conditions.
   (Flame retardant characteristics for electrical cables
▣ IEC 60754-1/2, Test on gases evolved during combustion of electric cables
▣ IEC 60811, common test methods for insulating and sheathing materials of electric cables
▣ IEC 61034-1/2, Measurement of smoke density of electric cables burning under defined conditions
   Part 1: Test apparatus Part 2: Test procedure and requirements
▣ Exxon fire curve/International recognized HC fire curve
■ Specifcation
▣ Test Chamber Assembly
- Chamber Dimension : 1,220(W) x 1,045(D) x 1,100(H) mm
: Heat Insulation : Cerakwool 50t, Heat Flux 0.239W/mK(at 850℃)
- Frame Dimension : 1,300(W) x 1,125(D) x 950(H) mm
: Square Pipe : 50 x 50 x t3 mm
- Material : Stainless Steel 304
- Chamber Open : Air Cylinder - Stroke 300mm, Rod 40mm
▣ Jet Burner Assembly
- Material : Stainless Steel 304, t2
- Burner Size : Stainless Steel 304, ID Ø36mm
- Venturi Mixer : Air & Propane Mixing
▣ Mass Flow Controller(MFC)
- Gas : Air (77.7±4.8 L/min)
- Flow Rate : 180 SLPM
▣ Mass Flow Controller(MFC)
- Gas : Propane(C3H8)
- Flow Rate : 15 SLPM (13.5±0.5 L/min)
▣ Thermocouple for Jet Fire Temperature
- K-Type Thermocouple(φ8.0 mm) for Measuring chamber temp'
- R-Type Thermocouple(φ8.0 mm)
▣ Control Rack 및 전기공사
- Dimension : 730(W) x 650(D) x 1,600(H)
- Material : Aluminum Alloy For Die castings Steel Cover
▣ DAQ System
- 수집된 데이터를 PC로 보내기 위한 장치
- Blue Tooth 안테나 한 쌍으로 구성됩니다.

Size 1,000 (w) × 800 (D) × 1,750 (H)
Power 220 V AC, 60 Hz, 10 A
Weight 150 kg
Utilities Auto Moving System, Heat Flux meter, Water Cooling System

■ Features
▣ DAQ System을 이용하여 MFC(Mass Flow Controller) & Inverter 를 제어함으로서 버너 내부로 공급되는 Air와 Gas의 양을 표준 온도 곡선과 일치하도록     자동으로 제어합니다.
▣ 버너의 On/Off 및 장비 Cover의 Open/Close 제어가 가능합니다.
▣ Auto Ignition system으로 사용자의 안전과 편리성을 고려하였습니다.
    유량을 공급할 수 있는 장점이 있습니다.
▣ DAQ Board를 이용 하여 Enclosure 내부 및 버너의 불꽃 온도를 정확 하게 측정 할 수 있으며, Gas 및 Air Solenoid valve를 제어 할 수 있습니다.
▣ Control Rack에서는 Solenoid valve 및 Ignitor를 수동으로 제어 할 수 있으며, 비상 스위치를 장착하여 비상시 컴퓨터를 제외한 전원을 차단 시킬 수
    있습니다.
■ Test Result
▣ 온도 상승이 끝난 후에는 전선의 통전 여부를 확인하여 피복의 Melting에 의해 단락 혹은 합선되는 곳이 없는지 확인
