내화타격시험기( IEC 60331-12&31)



Fire Mechanical Shock Tester (CFM-819, CFM-P19, 내화타격시험기, IEC 60331-12 & 31)

■ Introduction
최소한 830℃의 온도에 상당하는 조정된 열원 출력을 갖는 불꽃을 기본으로 하는 시험 조건에서의 불꽃 및 기계적 충격에 노출되었을 때 회로 보존 성이 유지되어야 하는 케이블을 시험하기 위한 시험 설비입니다
■ Standard
▣ IEC 60331 : Test for electric cables under fir conditions - Circuit integrity
▣ IEC 60331 Part 12 : Apparatus - Fire with shock at a flame temperature of at least 830˚C
▣ IEC 60331 Part 31 : Procedures and requirements for fire with shock - Cables of rated voltage up to and including 0.6/1kV
▣ IEC 60331-1 : Test method for fire with shock at a temperature of at least 830 °C for cables of rated voltage up to and including 0,6/1,0 kV and
                              with an overall diameter exceeding 20 mm
▣ IEC 60331-2 : Test method for fire with shock at a temperature of at least 830 °C for cables of rated voltage up to and including 0,6/1,0 kV and                                with an overall diameter not exceeding 20 mm
▣ IEC 60331-3 : Test method for fire with shock at a temperature of at least 830 °C for cables of rated voltage up to and including
                             - 0,6/1,0 kV tested in a metal enclosure
■ Specifcation
Size 1,600(W)×850(D)×1,900(H)
(Control) 600(W)×750(D)×1,200(H)
Power AC 380V 3상, 60Hz, 30A
Weight 100 kg
Manual 공급
Exhaust 최소 15㎥/min
Utilities Propane Gas, Compressed Air, Personal Computer, Dust Collector
■ Features

▣ 열원 (Burner) 은 Ventury Mixer 구조로, 버너 앞면의 길이가 500mm 인 리본 타입 프로판 가스 버너 타입으로설계 되어 있습니다.
▣ 표준 버너 앞면 폭은 15mm, 구멍 지름이 1.32mm, 중심 간 거리가 3.2mm 인 3줄의 엇갈린 형태의 행으로 된 구멍구조로 설계되어 있습니다.

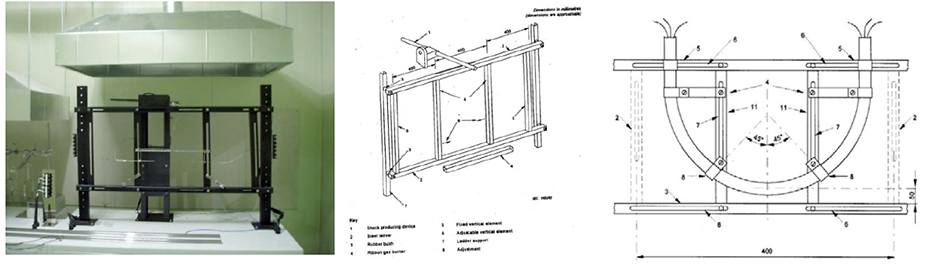

▣ 케이블을 설치하는 시험용 사다리는 강성의 지지대로 고정한 강철 프레임으로 구성됩니다.
▣ 사다리의 두 개의 중앙의 수직한 구성부재는, 시험 시 서로 다른 크기의 케이블을 조절하는데 적합 하도록설계되어 있습니다.
   (길이1200mm,높이 600mm, 총 중량은 18±1kg)
▣ 충격발생장치는 직경 25±1mm, 길이 600±5mm의 연강 원형 막대기로 구성됩니다.
▣ 충격발생장치는 사다리에 충분한 충격을 줄 수 있도록 200±5mm 떨어진, 수평한 평면에 시험용 사다리에 평행한 축에대해 선회며, 두 개의 동일하지 않은 길이,
   400±5mm 와 대략 200mm 으로 나눕니다.
▣ 열원의 위치 (Burner Position)
▣ 버너의 앞면은 챔버의 바닥으로부터 최소한 200mm 위쪽, 챔버 면으로부터 최소한 500mm 이상 떨어진 곳에설치되어 있습니다.
▣ 버너의 수평 중심 축은 케이블 시료 중심부 지점으로부터 40~60mm 아래에 위치시키고, 버너의 수직 앞 표면은 케이블샘플의 중심 수직 축으로부터
   약 100~120mm 떨어진 곳에 설치되어 있습니다.

■ Test Result
▣ 케이블 테스트 설명
▣ 제조자
▣ 테스트 전압
▣ 케이블 Bending Radius
▣ 적용된 성능 요구사항 - 시험 판단 기준 사항 또는 관련 규격
▣ 화염 적용 시간(Flame application time)
▣ 전압유지 (ex. Fuse fails, 차단기 중단)
▣ 전도체 파열 (ex. Lamp 소등)
