고온 모사 시험기( KS M ISO 5659-1, KS M ISO 5659-2, ISO 5659-1, ISO 5659-2)



ISO 5659 Assembly Tester, Modified apparatus by ISO 5660 & ASTM E 662, 고온 모사 시험기, KS M ISO 5659-1, KS M ISO 5659-2, ISO 5659-1 , ISO 5659-2

■ Introduction
Conical Heater의 복사열에 의한 시험시편의 형상등을 측정 및 관찰가능한 장비로서 착화시간, 질량감소율등을 측정가능한 장비.

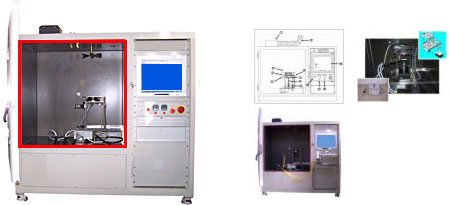

KOFATE ISO 5659 Assembly Tester 의 Chamber는 지면으로부터 수평인 시험편이 사용자의 결정(10 ~ 70 kW/㎡) 에 의한 복사열을 받아 생성된 정적인 연기(Static Smoke)를 일정한 부피(914㎜×610㎜×914㎜)의 chamber내에서 시험시편의 착화시간(Ignition Time), 질량감소율(Mass Loss Rate), 복사열에 따른 시험시편의 형상 등을 측정 및 관찰 할 수 있는 최적의 장비입니다.
KOFATE의 ISO 5659 Assembly Tester 는 ISO 5659, KS M ISO 5659 등의 국제규격 및 국내규격을 정확히 만족하며, 현재 이 시험방법은 국내의 철도차량 내장재, 저전력 난연 케이블, 인테리어 필름 등에 사용되고 있으며, 심지어 미사일 발사대의 내화성능 시험에도 적용 확대되고 있습니다. 추후 적용 제품은 계속적으로 증가할 것으로 예상됩니다.
이 모든 시험결과물은 우측 Analysis Rack의 DAQ program에서 정확하게 획득되며, 원하는 규격에 따라 시험 결과 (Test result sheet)를 자동으로 Report 합니다.
■ Standard
▣ KS M ISO 5659-1 : 플라스틱-연기발생 제1부 : 광학밀도 시험에 대한 안내
▣ KS M ISO 5659-2 : 플라스틱-연기발생 제2부 : 단일 연소챔버 시험에 의한 광학밀도 측정
▣ ISO 5659-1 : Plastics-Smoke generation-Part 1: Guidance on optical-density testing
▣ ISO 5659-2 : Plastics-Smoke generation-Part 2: Determination of optical density by a single-chamber test
■ Specifcation
① Vent & Fan : 시험 후 연소가스의 배출
② Silicone Duct : 연소가스의 배출의 위한 Duct
③ Conical Heater : 10 ~ 70 kW/㎡의 복사열을 방출 가능한 Conical Heater
④ Shield Shutter : 시험 전 복사열을 차단하기 위한 Shutter
⑤ Heat Fluxmeter Port : Conical Heater의 중앙에 Heat Fluxmeter를 위치하게 하는 Port
⑥ Pilot Flame : 시험편의 연소가스에 의한 착화(Ignition)를 가능하게 하는 불꽃
⑦ Specimen Holder : 75 × 75 mm의 시험편의 장착하는 Holder
⑧ Load Cell Support : Heater의 중앙에 23mm 간격으로 시편을 놓이게 하는 Support
⑨ Load Cell : 시험편의 질량감소율(Mass Loss Rate)를 측정 가능하게 하는 Load Cell
⑩ Portable water Cooling System Power Port
: Heat Fluxmeter의 냉각수를 위한 Portable Water Cooling System의 전원공급 Port
⑪ Conical Heater Temperature Controller
: Conical Heater의 온도를 조절하는 온도 Controller
⑫ Chamber Heater Temperature Controller
: Chamber내의 온도를 34 ± 2 ℃로 유지하는 온도 Controller
⑬ Data Acquisition Program & PC
: Remote Controller를 사용한 시험편의 착화 시간(Ignition Time), 질량감소율(Mass Loss Rate) 및 Heat Fluxmeter를 사용한 복사열(10 ~ 70 kW/㎡)결정하기 위한 Program 및 PC

* Door에 장착된 Glass Window는 시험 중 시험시편의 상태를 관찰하기 위해 강화유리로 제작 되었습니다.
Size 550(w) × 400(D) × 1,024(H)
Power 220 V AC, 60 Hz, 10 A
Weight 180 kg
Exhaust 50 l/s
Utilities Propane Gas with Regulator, Compressed Air with regulator
■ Features
▣ 일체형 Body 와 19” Analysis rack
▣ 모든 제어와 자동 시험수행을 위한 17” Touch screen panel type PC
▣ 청소가 쉽고 화학성분에 강한 Teflon Coating의 Test chamber
▣ Chamber door를 한번에 닫을 수 있도록 설계된 잠금 장치
▣ 시험을 보다 정확하고 용이하게 하기 위한 Chamber 예열장치
▣ 유독성 가스를 측정할 수 있는 4개의 Port
▣ Flaming Mode 시험 시 자동으로 Gas 및 Air 유량을 공급하는 MFC (Mass Flow Controller)
▣ Heat Fluxmeter 사용시 수도배관공사가 필요 없는 Portable water cooling system.
▣ ISO 5659 시험 시 Mass loss rate를 측정하기 위한 정확성이 향상된 Load cell
▣ Conical Heater의 온도 제어가 용이해진 PID Temperature Controller
▣ Touch screen panel PC를 사용 제어하는 ISO 5659 DAQ(Data Acquisition) Program
▣ 상기에서 언급된 모든 구성은 정확하게 규격(Standards)의 일반적인 필요조건을 충분히 만족하도록 설계되었습니다
