3M 연기밀도시험기(IEC 61034, BS 6853)



3M Cube Smoke Density Tester, 3M Cube Tester, 3M 연기밀도시험기, IEC 61034, BS 6853

■ Introduction
케이블이나 광케이블을 규정된 조건하에서 연소시킬 때, 예를 들어 몇 개의 케이블을 수평으로 놓고 연소시킬 때 발생하는 연기를 측정하는 시험 설비 입니다. 정해진 표준화원(에탄올 90±1%, 메탄올 4±1%, 물 6±1%) 1L±0.01L 에 착화된 불꽃에 노출된 케이블의 연소 시 발생되는 연기를 주어진 Light source의 투과율로 얻어진 값으로부터 연기 발생량을 측정하는 장비 입니다.
■ Standard
▣ IEC 61034 - 1 & 2
  - Measurement of Smoke density fo cables burning under defined contition
  - part 1 : Test apparatus
  - part 2 : Test procedure and requirements
▣BS 6853
:
  - Code of practice for fire precautions in design and construction of passenger carrying trains
■ Specifcation
▣ Frame dimension : 3,000(W) × 3,000(D) × 3,000(H)
▣ Frame material : Stainless Steel SUS 301
▣ Transparent sealed window : 100 × 100 mm
▣ Foundation Fixeds : Fixture unit
▣ Light Source Power : DC12V, 100W
▣ Light Source Focus Angle : 48˚ - 4.5˚
▣ Light Source Focus Intensity : 1:20
▣ Photo Cell Diameter : Ø45 mm
▣ Photo Cell Cell Type : Selenium Cell
▣ Exhaust Blower Fan Flow : 7 ㎥/min ~ 15 ㎥/min
▣ Exhaust Blower Size : 246(W) x 220(D) x 205(H) mm
▣ Exhaust Blower Material : Stainless Steel (Inner Fan)
▣ Exhaust Blower Power : AC220V, 60Hz, φ1, 210W
▣ Exhaust Blower Flow Rate(max) : 8.0㎥/min
▣ Auto Control Damper for Exhaust
▣ Power : AC220V, 60Hz
▣ Torque : normal 300kg.f.cm , max 480 kf.f.cm
▣ Rotation Angle : 0~90˚ ± 5˚
▣ Wind Velocity : ≤ 15m/sec
▣ Control Rack Dimension : (W) 730 X (D) 650 X (H) 1,400

Size 1,000(W) × 2,000(D) × 4,000(H)
Power 220 V AC, 60 Hz, 15 A
Weight About 500 kg
Utilities About 500 kg
■ Features

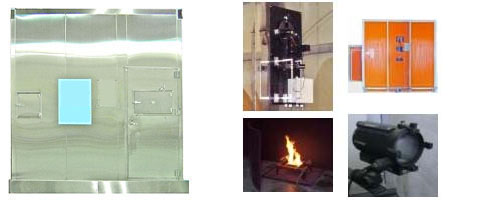

▣ Chamber 내부 면적이 3000mm±30mm로 구성된 큐빅 인클루저(Cubic Enclosure)로 구성되며 철재 앵글 틀에 고정된 적절한 재질로 구성되어 있습니다.
▣ 유리로 된 검사 창문이 있는 문이 있고, 맞은편 두 쪽 면에는 수평으로 된 광 측정 시스템으로부터 광선을 투과 할 수 있도록 밀봉된 투명한 창문
  (최소 100mmX100mm)으로 구성되어 있습니다.
▣ 인클루저가 직접 햇빛에 노출이 되거나 심한 기후 변화가 없도록 설계 되어 있습니다.
▣ 광 수신기(Photocell)과 광원(Light Source)는 큐브 의 맞은 편 두 개의 벽면에 있는 2개의 창문 중앙부에 노출되도록 설치하는데 물리적인 접촉이 없도록   설계 되어 있습니다.
▣ 일정한 빛을 공급할 수 있는 램프가 설치 되어 있습니다.
▣ 자동으로 빛의 투과율을 교정 할 수 있는 2 가지 종류의 Auto Filter System인 Carrusel가 설치 되어 있습니다.
▣ 연기에 의한 빛의 감쇄량은 Photocell를 이용하여 측정합니다.
▣ 자발광에 의한 빛의 변화와 측정에 적절한 광량을 검증하기 위한 각종 필터를 Light Source 쪽에 취부 할 수 있도록 설계 되어 있습니다.
▣ Light Source 및 Photocell을 외벽에 별도로 부착할 수 있는 support system이 있습니다.
▣ 광원 (Light Source)는 깨끗한 수정 전구와 텅스텐 필라멘트가 있는 할로겐 램프 입니다
▣ 표준전력은 100W, 표준전압 DC12v, 표준 광속 2000 lm~3000 lm, 표준 색상온도 2800K~3200K 입니다.
▣ 리셉터 광전지(Receptor Photocell)는 국제 조명위원회 (CIE)의 포토 옵서버(Photopic Observer, 인간의 눈과 유사한)에 준하는 스펙트럼 반응을 가진
   셀레늄이나 실리콘 형태 입니다
▣ 최초 Test 진행에 있어 규격의 온도(25℃±5℃)를 빠르게 맞추기 위해 큐브 내부에 Heating System 을 설치 하였다. (Blank test)
▣ 자동으로 점화시키는 Auto Ignitions 방식으로 시험자의 안전과 편리함을 추구하였습니다
■ Test Result
▣ Flameout time(min)
▣ Time to max Ao
▣ Min light transmittance(%)
▣ 탄화면적 사진 추가 기능
