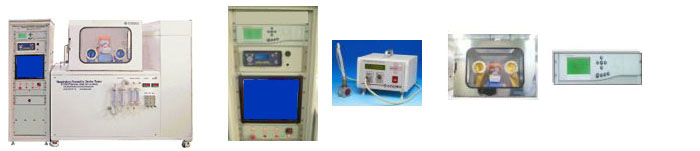

작동 성능 시험기(EN 13794, EN 400, EN 1146 and EN 145)



Respiratory Protective Device Tester, RPD , 작동성능 시험기, EN 13794, EN 400, EN 1146 and EN 145

■ Introduction
본 장비는 유렵 규격에서 제시하는 호흡기구의 시험을 복합적으로 진행 할 수 있는 장비로서 실제 사람이 호흡하는 방법을 System화하여 일정한 흡배기량을 통해 호흡기구의 산소 소모량과 이산화탄소 제거 능력의 여부에 따라 호흡기구의 유효 사용시간을 확인할 수 있으며, 화재시 유독가스로부터 안전을 보장 받을 수 있는지의 여부를 판단할 수 있는 장비 입니다
■ Standard
▣ EN 13794 :
- Self-contained closed-circuit breathing apparatus, compressed oxygen or compressed oxygen-nitrogen type-Requirements, testing, marking
▣ EN 400 :
- Respiratory protective devices for self-rescue self-contained closed-circuit breathing apparatus compressed oxygen escape apparatus-Requirements, testing, marking
▣ EN 145 :
- Respiratory protective devices for self-rescue - Self-contained open-circuit compressed air breathing apparatus incorporating a hood (compressed air escape apparatus with hood)  Requirements, testing, marking
▣ EN 145 :
- Self-contained closed-circuit breathing apparatus, compressed oxygen or compressed oxygen-nitrogen type-Requirements, testing, marking
■ Specifcation
▣ Main body Demension : (W)11,850 X (D)3,900 X (H)1,825 mm
▣ Main body Inner Materials : STS304, 0.6t, 2B.
▣ Main body Outside Materials : SS41, 0.54t, Color Steel.
▣ Dummy pharynx by EN 400, EN 1146: KS 기준 30대 성인남자의 모형인두
▣ A mock breathing device by EN 400, EN 1146: 분당 20회, 흡배기량 1.75 l, CO2 4.5% 포함
* 공기식은 CO2 흡착제 사용 및 수분 85% 포함
▣ Facepiece by EN 400, EN 1146
▣ Dual headed compressor (10 l/s)
▣ 공조 System (Max 50도, 수분 85%)
▣ Circulation Fan & Motor
▣ Heater, 가습 Heater, 냉각코일
▣ 제습 및 냉각용 냉동기 (20 HP)
▣ Carbon dioxide Analyser
▣ Pressure regulator for each analyser
▣ Pipe, Fitting & Valve for gas analysis
▣ Mass Flow Controller (MFC) for each P&ID
▣ Window& Control System (PLC Assembly)
▣ 9" Touch Screen (산소식/공기식 선택모드 포함)
▣ PID Module, CPU, Digital I/O, RTD Module
▣ Recorder & Printer : 6-point, 100 mm.
▣ Data Acquesision system : 32-CH
Size (W)1,850 X (D)3,900 X (H)1,825 mm
Power 220VAC, 60Hz, 10A
Weight 200 kg
Utilities O2, N2, Co2, SF6 Gas Cylinder
■ Features

▣ 실험 전 CO2, O2농도 등 주요 항목에 대한 Calibration이 가능 하도록 설계 되어 있습니다.
▣ Control 및 Display unit은 조작자가 보기 쉽고 조작하기 용이한 위치에 설치 되어 있으며, 시험체를 구성하고 있는 각 Part 별로 시험 전 점검 및 교정이
      가능 합니다
▣ 모형인두는 코틀 및 마우스피스 형태의 호흡기구와 호환이 가능하도록 2개 타입으로 제작 되어 있습니다.
▣ 모의호흡 회수, 회당 흡ㆍ배기 용량, 배기공기 이산화탄소 농도 및 상대습도 등 시험조건 설정 및 자동 제어가 가능 합니다.
▣ 모형인두는 흡/배기 저항 측정 및 온도 측정을 위하여 기준에 적합한 위치에 측정부(측정센서)만 설치되어 호흡기구 타입 변경시 시험에 영향을 미치지 않고

      시험기와 자유로운 탈부착이 가능하도록 설계 되어 있습니다.
▣ 모형인두 이마 부분의 누설가스 검침부, 측정부와 연결가능한 구조로 설계 되어 있습니다.
        1)외형 및 크기 : KS기준 30대 성인남자의 모형인두
        2) 재질 : 실리콘
        3) 기준에 적합한 흡배기 저항, 온도 측정 가능
        4) 두건 착용이 가능
▣ 압력측정부에서 측정된 흡/배기 저항을 소프트웨어상에서 실시간으로 측정값 표시 및 측정값 그래프화 할 수 있습니다.
▣ 온도측정부에서 측정된 흡/배기 온도를 소프트웨어상에서 실시간으로 측정값 표시 및 측정값 그래프화 할 수 있습니다.
▣ 흡/배기 공기 라인 각각에 설치된 습도측정부는 실시간 측정치를 소프트웨어상에서 표시할 수 있습니다

■ Test Result
▣ 모의 호흡회수(분, 총), 호흡량(회, 분, 총) 시험조건 표시, 각 기기 작동상태(습도조절기 작동여부 및 온도) 등 표시
▣ 분당 호흡회수, 회당 호흡용량, 흡기공기 산소 농도, 흡/배기 공기 이산화탄소 농도, 누설가스검침여부, 흡/배기 온/습도, 흡/배기 저항값 표시
▣ 모든 측정값은 실시간 그래픽 모드 및 텍스트로 표시
▣ 측정 후 종합적인 데이터 분석 가능할 것
▣ 사용자 기록 및 측정항목 코멘트 기능
▣ 각 측정값의 실시간 표시 및 동시 저장을 가능
▣ 데이터 수동 수정 기능
▣ 모든 측정값은 엑셀과 호환이 되어 각종 데이터를 엑셀에서 수정 및 도표화 가능
▣ 측정값의 동시 표시 및 동시 저장 기능
