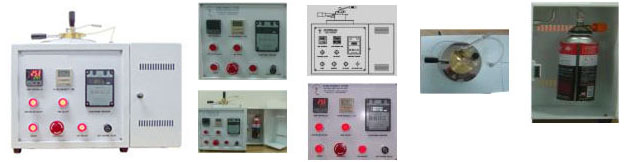

연속지속성 시험기(KS M ISO 9038)



Flame Durability Tester, FDT , 연소지속성 시험기, KS M ISO 9038

■ Introduction
위험 물질의 액체가 60.5℃와 75℃의 온도 조건하에서 가열되고 화염에 노출 되었을 경우에 지속적으로 연소하는 가를 측정하는 장비.

KOFATE의 Flame Durability Tester는 당해 물질이 시험 조건하에 가열되고 화염에 노출되었을 경우에 지속적으로 연소하는가를 측정할 수 있는 장비입니다.

본 장비는 오목하게 눌러진 부분 즉 시료정을 가진 금속 블럭을 특정의 온도까지 가열한 후 단위 부피의 시험 물질을 그 시료정으로 이동 시킴으로써 특정의 조건하에서 표준적인 화염을 적용하고 제거하는 것으로, 그 물질의 지속적인 연소성을 기록하게 됩니다.
이렇게 기록된 시간을 통해 규정된 온도에서 연소가 지속되는 능력을 가졌는지를 결정하는 판단을 할 수 있습니다.
■ Standard
▣ KS M ISO 9038 : 액체의 지속되는 연소성 시험 (Test for sustained combustibility of liquids)
▣ EU 신화학물 관리제도 (REACH)
■ Specifcation
① 가열판(Heating Plate): 100±0.5℃ 범위로 가열 가능하도록 제작
② 온도계(Thermocouple): K-type Thermocouple을 사용함으로써 가열판에 가열되는 온도를 정확하고 정밀하게 측정할 수 있습니다.
③ 타이머(Timer): 설정된 시간을 통해서 연소시간과 지속시간을 자동으로 알 수 있습니다.
④ 대기압계(Atmospheric Pressure Gauge) : 현재 실험실의 대기압을 측정할 수 있는 장치
⑤ 불꽃 길이 조절(Gas Control Valve) : Gas의 유량을 제어해 불꽃 길이 조절 하는 장치.


Size 490 (w) × 150 (D) × 410 (H)
Power 220 V AC, 60 Hz, 10 A
Weight 20 kg
Utilities Butane Gas, Thermocouple

■ Features
① 자동으로 온도를 측정할수 있는 K-type Thermocouple
② 자동으로 온도 제어를 할수 있는 Temp Controller
③ 온도의 지속성과 불꽃의 시간을 설정하기 위한 Timer
④ 비상시 모든 전원을 차단하는 Emergency S/W
⑤ 불꽃을 시료정 위로 이동 시키기 위한 Flame Moving System
⑥ 시료를 Test하기 위한 시료정을 포함한 Block
⑦ 휴대용 Butane Gas를 장착하기 위한 Gas Holder
⑧ 현재 대기압을 확인할 수 있는 Atmospheric Pressure.
⑨ Gas의 On/Off를 조절할 수 있는 Solenoid Valve.
⑩ Gas의 유량을 제어해주는 (불꽃 길이 조절) Gas Control Valve
■ Test Result
▣ 시험은 3회 실시합니다. 각 시험마다 다음의 사항을 관찰하고 기록.
a) 시험의 화염을 시험위치로 이동하기 이전에 시험부분의 점화나 지속적 연소 및 섬광이 있는지의 여부 확인.
b) 시험의 화염이 시험 위치에 있는 동안에 시험부분이 점화하는지의 여부. 점화한다면, 시험의 화염이 “off”의 위치로 되돌아간 후에도 연소 가 지속되는 시간 확인.

▣ 시료를 지속되지 않는 연소(합격) 또는 지속되는 연소(불합격)로 평가합니다. 다음과 같은 사항 중에 시험 시편의 하나라도 해당한다면 특정한 가열 시간에서 지속되는 연소로 기록해야 합니다.

1) 시료정으로부터 45° 떨어진 (off)위치일 때, 시험 시료가 발화될 때 관찰 하고 기록합니다.
2) 시험 불꽃이 시험 위치에 15초 동안 유지되고 있는 동안 시험 시료가 발화되고 시험 불꽃이 시료정으로부터 45° 떨어진 (off)위치로 옮겨진 후에도 15초 이상 연소가 계속 될 때 관찰하고 기록합니다.
