시간압력 테스터(HAZARD TEST)



Time & Pressure Tester, TP , 시간압력 테스터, HAZARD TEST

■ Introduction
KOFATE의 Time & Pressure Tester는 밀폐식 조건하에서 위험물질(폭발성물질)의 점화 영향을 측정하는 장비로서 통상적인 상업용 포장에서의 압력에서 격렬한 폭발성을 가지는 폭연으로 진행되는 점화의 경우를 측정하는 시험장치입니다.
■ Standard
▣ UN 운송물 운송기준 (UN Hazard Test) :
▣ EU 신화학물 관리제도 (REACH) :

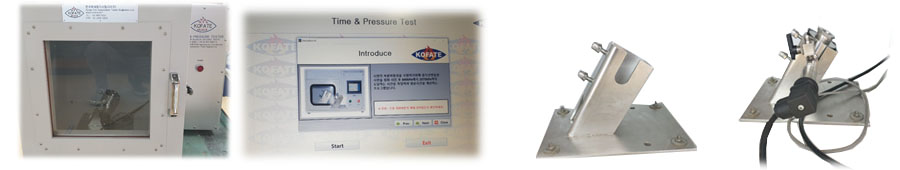

■ Specifcation
① 가열판(Heating Plate): 100±0.5℃ 범위로 가열 가능하도록 제작
① Analysis System by PLC Touch Scren
② Pressure Tank : 길이가 89mm, 외부 지경이 60mm인 원통형으로 제작되었습니다.
③ Ventilation Plug : Explosion Disk를 고정할 수 있도록 Thread Type으로 제작되었습니다.
④ Spark Plug : 점화 장치로써 Power Supply로부터 5V를 인가할 수 있도록 제작되었습니다. 액체와 고체 고형물에 대해 각각 시험을 할 수 있도록 별도의 구조로
     제작이 되었습니다.
⑤ O-Ring : Viton 재질로된 O-Ring을 장착하였으며, 외부로 누설되는 압력을 차단할 수 있도록 하였습니다.
⑥ Side Arm : Tank의 내부에 작용하는 압력을 측정하기 위한 Pressure Transducer를 장착할 수 있습니다.본장비는 Pressure Transducer를 보호하기 위해 별도의
    Teflone Hose를 연결하여 Pressure Tank로부터 최대한 멀리 떨어지게 하였습니다.
⑦ Tank Supporter : 압력에 의해 Pressure Tank가 튕겨나갈 수 있기 때문에 고정하기 위한 장치로써 Main Chamber의 바닥에 단단히 고정할 수 있도록
     하였습니다.
⑧ DPT (Differential Pressure Transmitter) for Pressure Measurement
⑨ Automatic Ignition System (Electrical Detonator)
⑩ Explosion Disk for Over Pressure
Size 500(w) × 284(D) × 335(H)
Power 220 V AC, 60 Hz, 10 A
Weight 20 kg
Utilities 점화옥, 파열디스크
■ Features
① 자동점화시스템을 이용한 안전한 폭발시험장치 (Remote Control Box)
② 실험한 Data의 자동측정을 위한 DPT 및 PLC Program
③ 실험한 Data를 자동으로 확인할 수 있는 Touch Program
④ 실험 후 안전을 위한 자동압력배출 시스템
■ Test Result
▣ 게이지 압이 2,070 kPa에 도달하는지 여부를 판단
▣ 690 -> 2,070 kPa 에 도달하는 시간이 30ms이 되는지 판단
▣ 2,070 kPa 도달하는 시간이 30ms 이하이면 폭연으로 간주
▣ 2,070 kPa 도달하는 시간이 30ms 이상이면 폭연이 없거나 느린것으로 간주
